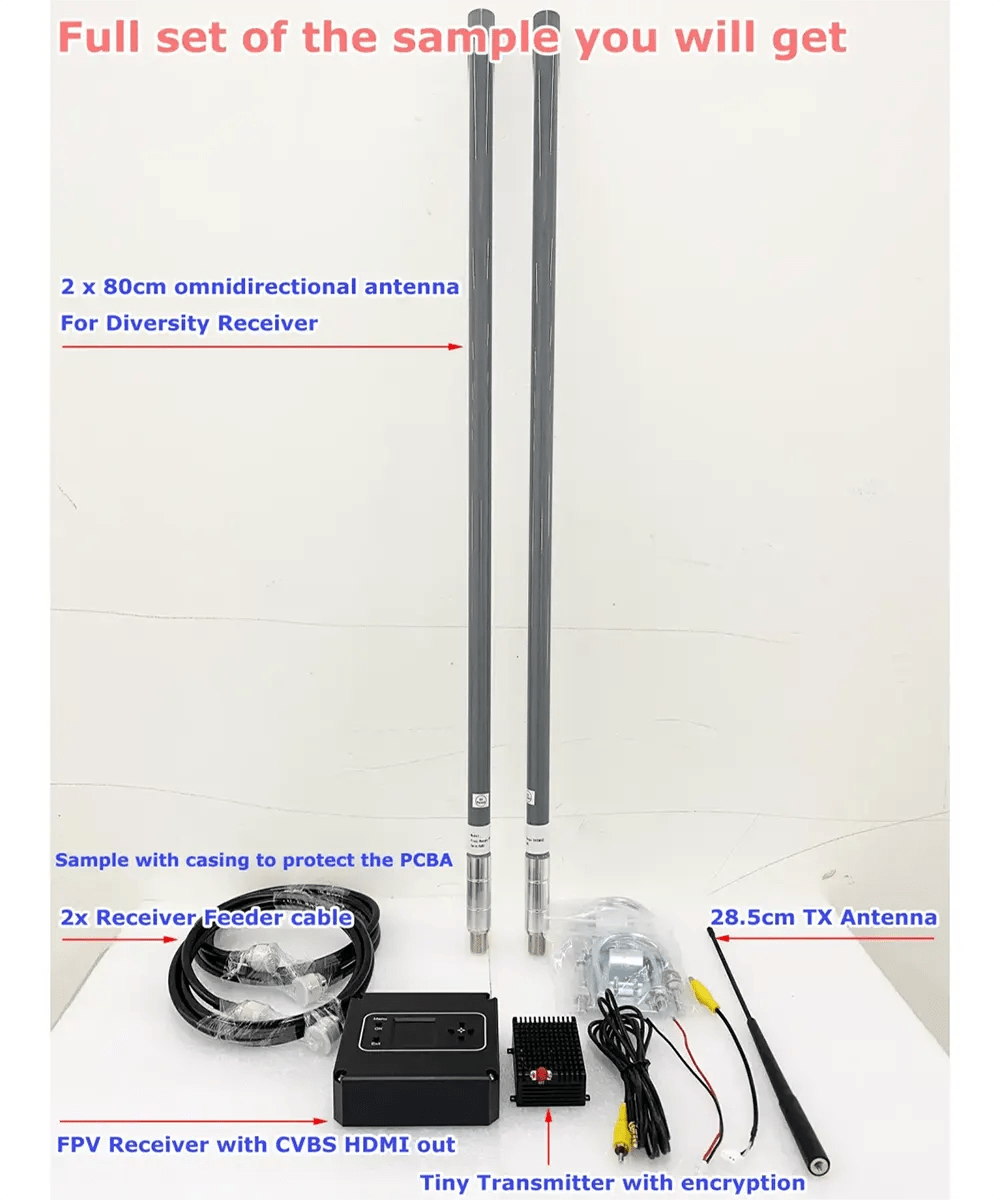

Vcan1887, это модуль FPV видеопередатчика на большие расстояния, настроенная частота 170–860 МГц, беспроводной радиочастотный аудио-видео передатчик для камеры FPV, усилитель мощности 3 Вт на 50 км, с инструментом настройки передатчика, настройкой шифрования и дешифрования видео для защиты вашей конфиденциальности.
- один крошечный видеопередатчик FPV с корпусом для рассеивания тепла. (модуль передатчика и усилителя мощности внутри)
- Цельный двойной тюнер с меню и небольшим ЖК-дисплеем для настройки параметров. Видеовыход HDMI или CVBS для любого монитора.
- 2 всенаправленные антенны длиной 80 см (вы также можете использовать одну всенаправленную и одну направленную антенну)
- 2 шт. фидерного кабеля для приемной антенны
- П-образный кронштейн для крепления двух приемных антенн.
- цельная всенаправленная антенна штыревого передатчика
- Другие дополнительные антенны, такие как шнур питания передатчика, кабель видеовхода и т. д.
Пожалуйста, свяжитесь с нами, если вы хотите изменить некоторые детали в полном комплекте.. Например, вам нужна антенна разной длины, инструмент настройки параметров передатчика для изменения полосы частот передатчика, ослабление (3-Вт PA для изменения 2 Вт или 1 Вт), установка пароля AES128, и т.д.
Модуль передатчика видеосигнала
- Мы можем настроить полосу пропускания этой модели до 2M/QPSK и увеличить чувствительность приема до -98 (действительный), что на 7 дБ выше исходной чувствительности. Это более чем удвоит соответствующее расстояние передачи..
- Что волнует БПЛА, так это размер и вес модуля передатчика видеосигнала.. Вес всей машины может быть в пределах 100 г.
- Сама передача модуля TX беспроводного видеопередатчика имеет задержку 75Миз
- Односторонняя передача видео COFDM, в основном используется для FPV(Вид от первого лица)
- передача SD-видео, Полоса пропускания радиочастоты до 2M, сквозная задержка менее 120Миз
- По умолчанию 3W PA поддерживает 50 км (THE)
- Рабочая частота по умолчанию 595 Mhz, и мы можем настроить 170 ~ 860 МГц
- Формат кодирования видео: H265
- измерение: Размер материнской платы: 50 Икс 35 х 10 мм; общий размер машины: 67 Икс 48 Х 23 мм (3Вт и выше меньшая мощность)
- Стандарты защиты: Полностью алюминиевый корпус радиатора, Антикоррозийная, противоударный дизайн
- Эта Передача видео с FPV поддерживает цифровое шифрование. (AES128 бит). В отличие от обычные аналоговые видеопередатчики FPV, его нельзя зашифровать. Другие также могут смотреть то же видео в реальном времени на той же частоте..
RX-модуль видеоприемника
Размер беспроводного радиочастотного видеоприемника 70×80×15 мм
Вот видеопередатчик FPV в металлическом корпусе.
Почему эта модель лучше COFDM-912T в качестве передатчика видео FPV?
Разница между беспроводной передачей видео COFDM-912T и FPV1887 заключается в
- Задержка видеопередачи FPV1887 небольшая., только 120 миллисекунды. Задержка COFDM-912T составляет более 400 мс..
- С различной полосой пропускания модуляции, с точным разрешением видео, для передачи видео FPV1887 требуется только 2пропускная способность МГц, в то время как COFDM-912T требует более 6 МГц.
- FPV1887 имеет дальность передачи на большую дальность, более сильные дифракционные характеристики, и защита от помех. Поскольку он использует более узкую полосу пропускания, он имеет более высокую чувствительность приема и требует меньше ресурсов.
- Меньший размер и вес: По сравнению с передачей видео COFDM-912T, передача видео FPV-1887 использует более совершенную схему кодирования и модуляции., с меньшим общим энергопотреблением, Меньший размер, и вес всего 80г.
- Уникальная конструкция радиочастотной антенны под углом 45 градусов больше подходит для FPV и больше подходит для высокоскоростного угла полета FPV..
- Видеопередача этого FVP1887 подходит для транспортных средств со скоростью полета около 120 км.. Для транспортных средств с более высокими скоростями полета, задержка видео будет больше, и управление будет не таким хорошим.
- Больше усилителей на выбор 1 Вт, 2 Вт, 3 Вт, а также 4 Вт. (по умолчанию 3 Вт поддерживают 50 км)
Вопросы-Ответы
Вопрос: Почему при включении передатчика его корпус сильно нагревается?
Ответ: Первый, мы тестировали эту плату при температуре минус 40 степени и 85 степени. Рука очень горячая и не влияет на нормальное использование передатчика..
Второй: Есть две причины, почему температура корпуса немного высока:
- Быть водонепроницаемым, наш корпус не имеет отверстий для отвода тепла и отверстий для вентиляторов.
- Поддерживать 50 километров, у нас есть встроенный трехваттный усилитель. Для усилителя мощности требуется охлаждающий вентилятор.. Микросхема и плата усилителя мощности расположены близко к металлическому корпусу для передачи тепла..
Если ваш проект не требует гидроизоляции, но допускает отверстия для отвода тепла, мы можем добавить их в скорлупу, чтобы она была менее теплой.
Вопрос: Корпус этого передатчика выглядит очень тяжелым., и не подходит для установки на дрон, который должен быть легким, правильно?
Ответ:
- Для этого продукта, в основном мы предоставляем платы передатчиков и платы или модули приемников. Пользователи могут настроить чехол или установить его на свое устройство или самолет..
- Этот дополнительный кейс удобен для клиентов, которым он нужен для взятия образцов для тестирования.. Имеется чехол для защиты платы от повреждений при транспортировке и тестировании..
- Мы также используем легкий и дешевый алюминий., который обрабатывается фрезерным станком с ЧПУ. Выступ корпуса нужен не только для красоты.; улучшает производительность передатчика за счет более эффективного рассеивания тепла.
- Пожалуйста, установите передатчик на металл самолета.. С добавлением теплоотводящего клея, он может эффективно рассеивать тепло с помощью металлического корпуса.
- Также можно использовать четырехротор БПЛА для охлаждения его корпуса., что эквивалентно внешнему вентилятору.
- Если температура платы передатчика превышает 100 степени, он автоматически защитит себя, и видео будет заморожено.
Вопрос: Какое разрешение камеры? Поддержка HDMI?
Ответ: FPV1887 поддерживает композитный вход камеры CVBS 720p., обычная композитная камера CVBS с желтым видеовыходом.
И разрешение видео D1. (720px480 пикселей).
FPV обычно не использует изображение высокой четкости. (HDMI) камера. Задержка между высокой четкостью (HDMI) камера и дисплей высокой четкости превышают 120 мс. Только стандартное разрешение (CVBS) камера и дисплей стандартной четкости имеют наименьшую задержку.
Если вы хотите поддерживать камеру с входом HDMI, пожалуйста, выберите другую модель КОФДМ-908Т.
FPV требует меньшей задержки, поэтому камера CVBS имеет меньшую задержку, чем камера HDMI. Следовательно, мы рекомендуем вам выбрать камеру CVBS.
Вопрос: Какая мощность передатчика без дополнительного усилителя? 100-200мВт?
Ответ: Выходная мощность передающего модуля без внешнего усилителя мощности составляет -7 дБм. Это означает выходную мощность усилителя 0,2 мВт., нет 100-200мВт, И вам нужно добавить расширенный усилитель мощности или использовать нашу встроенную плату усилителя мощности..
17дБм — 50 мВт
13дБм — 20 мВт
10дБм — 10 мВт
0дБм — 1 мВт
-3дБм — 0,5 мВт
-7дБм — 0,2 мВт
-10дБм — 0,1 мВт
Вопрос: Почему цена вашего видеопередатчика FPV выше, чем аналогового видеопередатчика UHF??
Ответ:
- Этот видеопередатчик FPV не является обычной аналоговой передачей видео с FM-модуляцией..
- У нас передача цифрового видео COFDM., а не FM-модулированная аналоговая передача видео, как вы понимаете. Качество видео SD720P., яснее, стабильный. Он более устойчив к помехам и поддерживает шифрование видео..
- Частоты передачи видео с FM-модуляцией составляют 1,2G., 1.3г, 2.4г, а также 5.8 г. Самым большим преимуществом передачи видео является ее дешевизна.. Расстояние передачи ограничено короткими расстояниями с прямой видимостью.
- Наш видеопередатчик FPV может передавать HD-видео на сверхмалых высотах и в условиях отсутствия прямой видимости.. Для его декодирования необходим специализированный приемник..
Вопрос: Можем ли мы собрать ретранслятор самостоятельно, используя два комплекта приемников и передатчиков??
Ответ: Конечно, ты можешь сделать вот так.
Если вам нужно реле, а также управлять самолетом, мы рекомендуем вам выбрать км-30км-дальний-беспроводной-видео-передатчик-приемник-передача-приемопередатчик, который использует всего три блока, которые могут быть сформированы в полную сеть, передатчик, повторитель, и приемник.
Если вам просто нужна система односторонней передачи для загрузки видео с БПЛА на ретранслятор или на землю. Мы рекомендуем использовать наши ретрансляторы FPV.. Пожалуйста, проверьте изображение ниже. Мы поместили приемник и передатчик в одну коробку..
Есть две частоты, например, 800МГц от передатчика к ретранслятору, и 300 МГц от ретранслятора к приемнику
Чтобы избежать помех, вы также добавляете два фильтра, и PA в модуле ретранслятора для увеличения мощности сигнала.
Изображение выше от нашего инженера, теперь у него есть настоящий образец. Два фильтра и репитер не находятся в одной коробке., если вы подтвердите заказ, сделаем еще обсадку или сделаем обсадку самостоятельно по вашему БПЛА.
Реле или именованный повторитель, который представляет собой комплект для ретрансляции видео для расширения радиуса действия.
Репитер с двумя фильтрами почти 450 граммов, не включая антенну.
Если реле имеет два фильтра, нужно ли еще добавлять фильтр на передатчик и приемник?
Лучше добавить узкополосный полосовой фильтр, чтобы качество приема было очень хорошим..
Вопрос: В чем идея использовать на ресивере две одинаковые антенны?
Ответ: На приемнике имеются две разнесенные антенны.. Один в порядке, два лучше, чтобы получить больше сигнала от передатчика, и увеличить производительность приема.
Вопрос: Какая пропускная способность канала?
Ответ: По умолчанию 6 МБ.. Вы также можете изменить его с 2 МБ., 4мегабайт, 6мегабайт, или 8 МБ, если хотите, и купите дополнительную панель инструментов параметров для передатчика.. Лучше протестировать с настройками по умолчанию..
Вопрос: Можно ли совместить направленную антенну с круговой?
Ответ: На приемнике имеется два входа для радиочастотных антенн., вы можете использовать направленную антенну и всенаправленную антенну. (мы отправили вам две всенаправленные антенны в упаковке). Убедитесь, что ваша направленная антенна поддерживает диапазон частот по умолчанию 595 МГц..
Вопрос: Можно ли вручную установить тип входного и выходного видео? (PAL / NTSC)?
Ответ: PAL / NTSC оба поддерживают, Автоматически определять, и переключитесь в соответствии с вашей входной камерой.
Вопрос: Нам нужна настроенная плата для передатчика. Сколько это стоит?
Ответ: Чтобы уменьшить общий вес передатчика, инструмент настройки передатчика является внешним. Если у вас его нет, система также работает хорошо с настройками по умолчанию. Если оно у вас есть, вы можете изменить параметры передатчика, например, частота, пропускная способность, AES-пароль, и т.д.
Вопрос: Есть ли у ресивера аналоговый выход и выход HDMI??
Ответ: да, ресивер имеет оба аналоговых (CVBS, композитный видеовыход) и видеовыход HDMI.
Чтобы уменьшить задержку видео, настройка по умолчанию, HDMI — это только видеосигнал, нет звукового сигнала.
Вопрос: Дополнительные волновые фильтры для дронов – нам нужно это (сколько это стоит?)
Ответ: Передатчик FPV внутри уже имеет фильтр нижних частот для дрона.. Пожалуйста, сообщите нам, какие требования вам нужны.
Частотные фильтры бывают двух типов., один из них — фильтр нижних частот, например, рабочая частота 595 МГц, то выше 610Мгц не пройти. Другой тип фильтра — фильтр пропускания полосы пропускания., такие 580~610 МГц можно пройти, другие пройти невозможно.
Вопрос: Нам нужен прямой вход РЧ антенны в металлический корпус видеопередатчика FPV.. Можешь сделать это?
Ответ: Радиочастотную антенну передатчика мы можем изменить в соответствии с вашими требованиями или дизайном.. Металлический корпус изготавливается по индивидуальному заказу.
Теперь мы разработали угол наклона 45 градусов, чтобы антенна передатчика была обращена к приемнику и повышала качество приема..
Вопрос: Мощность передатчика и приемника 12 вольт? Какие амперы?
Ответ: Передатчику требуется ток 3 А, а приемнику — 1,5 А., оба в 12 вольт.

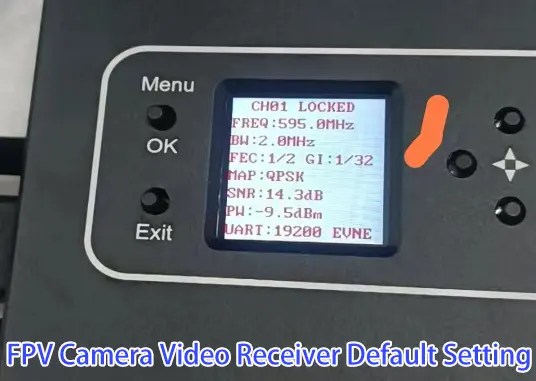

Вопрос: Каковы настройки по умолчанию для передатчика и приемника этой камеры FPV?? (Как сбросить настройки до заводских)
Ответ: Пожалуйста, проверьте фотографии ниже.
частота: 595Mhz
BW: 2.0Mhz (пропускная способность)
ПИО:1/2 солдат:1/32
КАРТА: QPSK
Внимание (Затухание): 0децибел≈ 3-Вт Па; -2децибел≈ 2-Вт Па; -4децибел≈ 1-Вт Па (если вам нужно изменить мощность передачи меньше, чем настройка по умолчанию)
Вопрос: Почему передатчикам и приемникам необходимо поддерживать функции шифрования и дешифрования?
Ваше видео FPV транслируется, шпионят ли другие за вашим видео в прямом эфире на той же частоте??
Это возможно, если ваша система беспроводной передачи не поддерживает шифрование..
Видео с дрона похоже на передающую вышку телестанции.. Пока другие регулируют частоту, они могут принимать программы цифрового телевидения и просматривать видео, снятое вашим дроном..
Поэтому, чтобы защитить вашу конфиденциальность, пожалуйста, установите пароль AES128bit между передатчиком и приемником.
Если ваш передатчик и приемник не поддерживают шифрование и дешифрование, лучше прекратить их использование.
Наш FPV1887 поддерживает дальность действия 50 километров., так в пределах 50-километровой дальности в центре дрона, другие могут автоматически искать станцию, чтобы найти ту же частоту, что и вы, и получать живое видео с дрона. Обязательно купите наш дополнительный инструмент для настройки параметров преобразователя., добавьте пароли длиной не более 128 бит на передатчик и приемник, и заблокируй свою конфиденциальность.
Мы также можем предложить вам Модуль шифрования скремблирования TX передатчика и модуль дешифрования дескремблирования RX приемника для ваш обычный передатчик-приемник FPV видео без функции шифрования и дешифрования.
Что вы должны сказать нам при заказе?
частота
Частота по умолчанию 595 МГц. У нас есть штатная антенна TX и RX на 595 МГц.. Для других частот, нам нужно почти десять дней, чтобы настроить антенну и усилитель мощности усилителя мощности.
Антенна
Какой тип антенны вам нужен? Штыревая передающая антенна? 60Антенна из стекловолокна длиной см с U-образным кронштейном? или с магнитным основанием автомобильной антенны?
Инструмент настройки дополнительных параметров для TX
Плата дополнительного инструмента настройки параметров для преобразователя стоит 45 долларов США. для профессиональных покупателей. (Получатель имеет экран и меню настроить параметр).
Индивидуальный видеопередатчик FPV
Частота по умолчанию 595 МГц, Нет необходимости в приемной антенне
Часто задаваемые вопросы
1. Хорошо ли работает ваш видеопередатчик FPV в глушилке на указанной ниже частоте??
Отвечать:
Частота по умолчанию — 595 МГц (центральная рабочая частота усилителя мощности и антенны — 595 МГц). Я проверил, что это не диапазон, указанный в вашей таблице. В будущем глушитель для защиты от дронов может работать на частоте 595 МГц, мы также можем установить различные частоты на выбор от 170 до 860 МГц.
2. Как передать телеметрию полетного контроллера с наложением на видеоканал?
MinimOSD — функция передачи телеметрии полетного контроллера с наложением на видеоканал.
Поддерживать.
Еще есть вопрос?
Пожалуйста, свяжитесь с нами для получения дополнительной информации.
Передатчик и приемник FPV VTX, понять значение SNR и PW
FPV VTX RX PCBA протестирован при высоких и низких температурах при температуре -40 ~ 80 ° C.

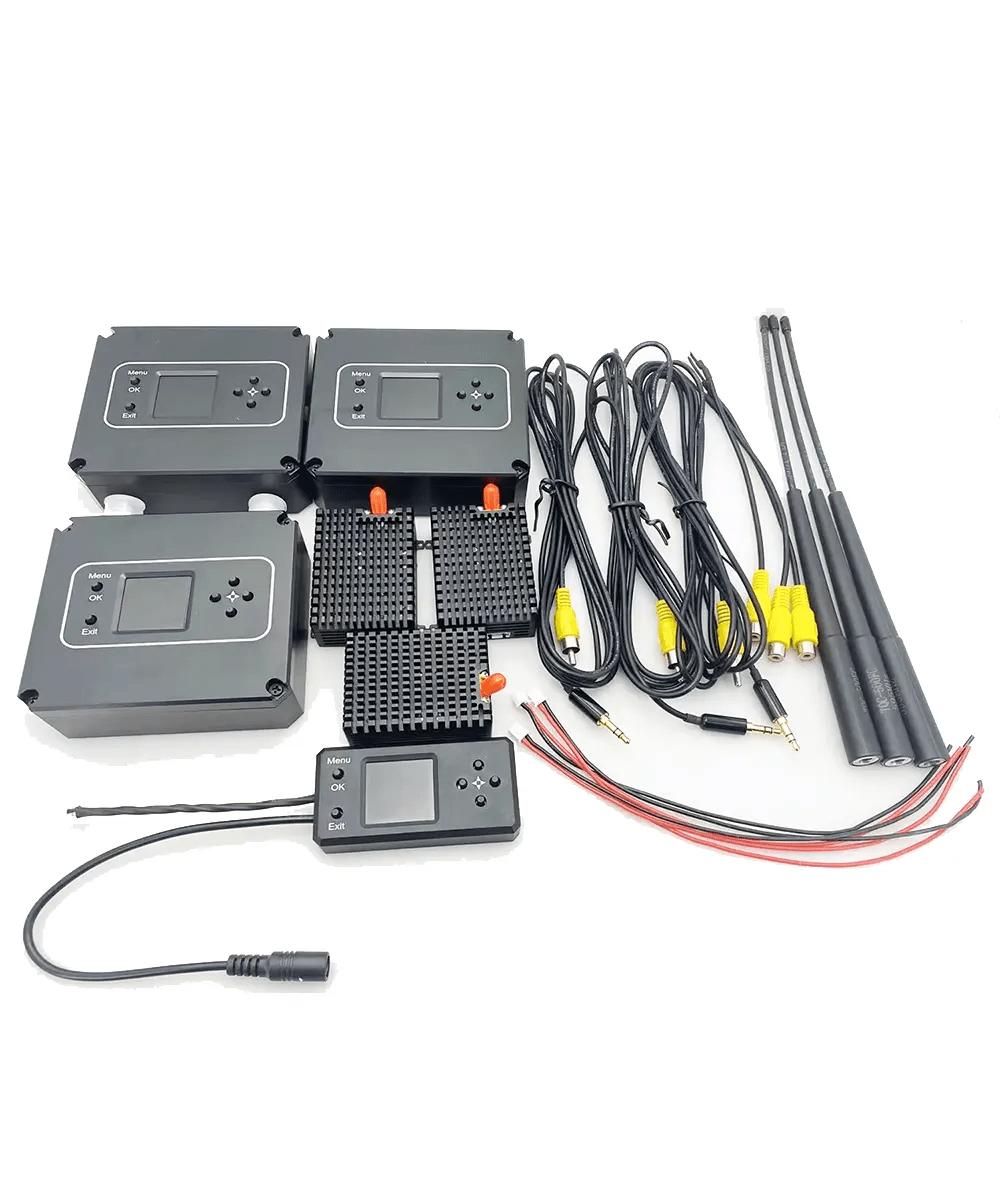

FPV1887 поддерживает многокамерные передатчики и один приемник.
Подробнее о FPV
модуль шпд для fpv, усилитель видео fpv, Аналоговый видеопередатчик, все о видео передатчиках, видеопередатчик fpv, cofdm трансивер, Можно изменить частоту приемника, модуль приема-передачи, COFDM модулятор, модули видеопередачи для fpv, Радиоуправление 15км, китайские системы предотвращения чп на производстве, COFDM цифровой FPV, Создание схемы передатчика беспроводной AV-камеры, Двустороннее радиоуправление с портированной видеотрансляцией (50 км), 2,4 Отправитель видео ГГц 2 Ватт , связь беспроводной датавидео,
беспроводной передатчик видеосигнала, ретранслятор на 2.4 и 5.8, передача данных 1.4 мгц, передатчик для дрона, передатчики видеосигналов аналоговые для дрона, Видеопередатчик БПЛА дальнего действия, промышленный беспроводной приемо передатчик, OFDM FPV камера, HDMI-кодер, rtsp декодер, fhss это, передатчик для аналоговой камеры fpv, антенна для индикатора дронов в виде рации плоская,
wifi передатчик для камеры, канал передачи данных БПЛА дальнего действия, передатчик видеосигнала на большие расстояния, беспроводной передатчик камеры дальнего действия, беспроводной видеопередатчик,передача видео без файлов,передатчик канала передачи данных, двунаправленный бортовой передатчик,передатчик камеры дальнего действия,wifi передатчик дальнего действия,цифровой видеопередатчик дальнего действия,wifi передатчик видеосигнала,Беспроводной видеопередатчик,военный cofdm беспроводной передатчик сигналов,аналоговый беспроводной передатчик видеонаблюдения,беспроводной передатчик видеосигнала,FM-передатчик 10 км диапазон,беспроводная передача видео на большие расстояния,видеопередатчик для дрона,fhss в беспроводной связи,
- Стоит ли выбирать две частоты для режима ретранслятора FPV??
- Цифровой видеопередатчик FPV против аналогового видеопередатчика FPV
- Цифровая передача видео FPV COFDM V.S.. Сравнение передачи видео FPV FM

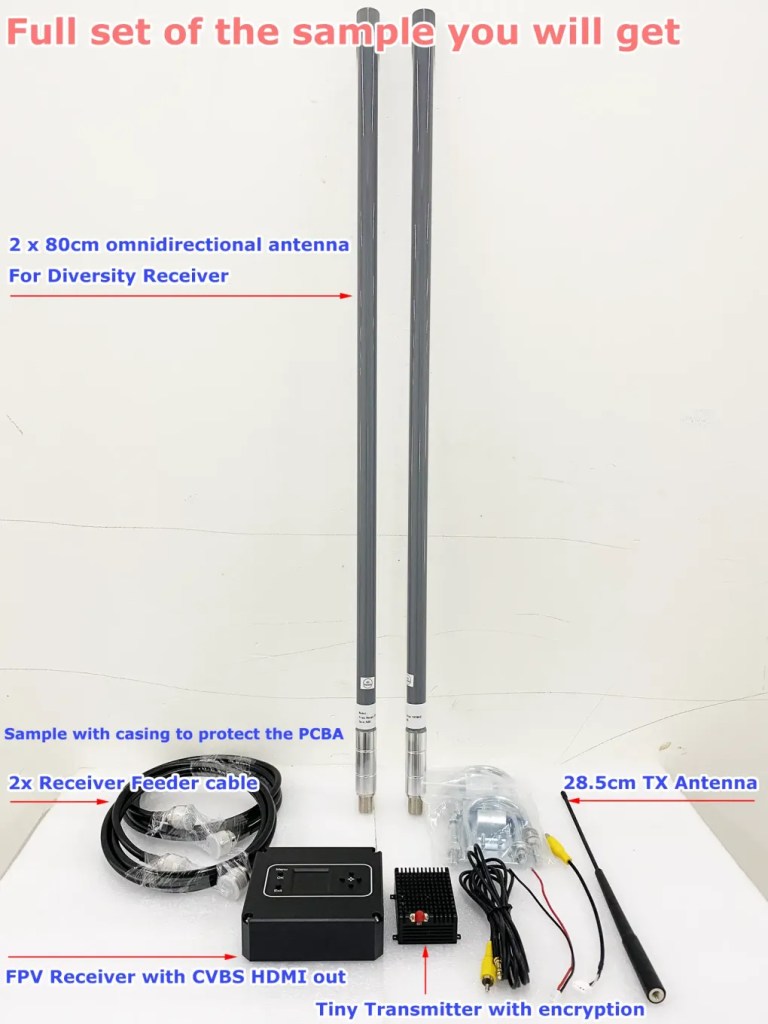

Полный комплект
С металлической коробкой для защиты модуля FPV, полный комплект, включая антенну передатчика и приемника со всеми кабелями. Просто подключите камеру FPV и аккумулятор.
сделанный на заказ
Частота 170-860 МГц, усилители мощности от 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт в передатчике, длина антенны, инструмент настройки параметров передатчика для изменения полосы частот передатчика, затухание (3-W PA для изменения 2 Вт или 1 Вт), установка пароля AES128 , и т. д.
Шифрование видео
Вы можете ввести пароль AES128 через программатор передатчика для шифрования видео на передатчике. Видео можно получить только путем ввода того же пароля на приемнике. В противном случае приемник с той же частотой не сможет увидеть ваше личное видео.
