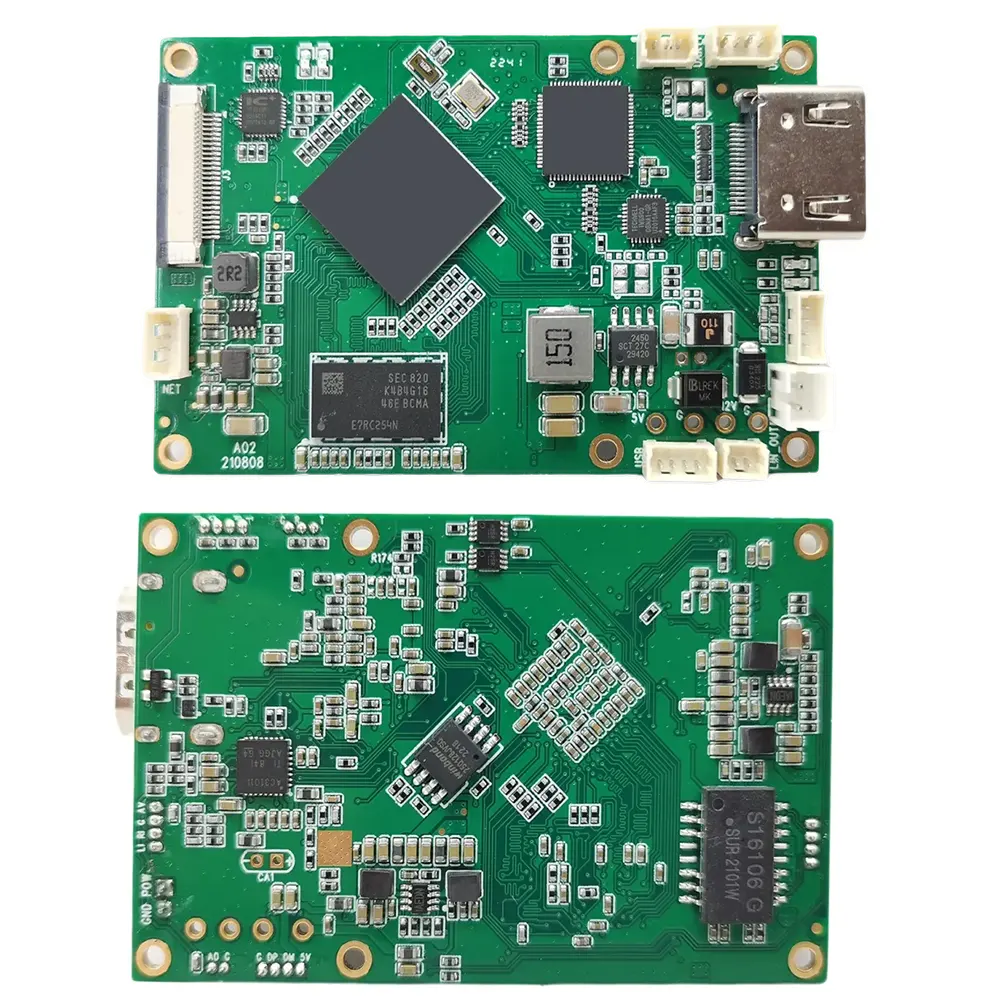

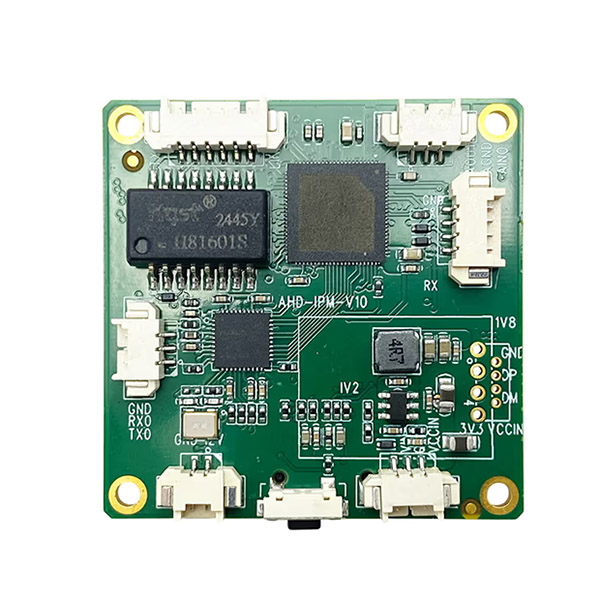

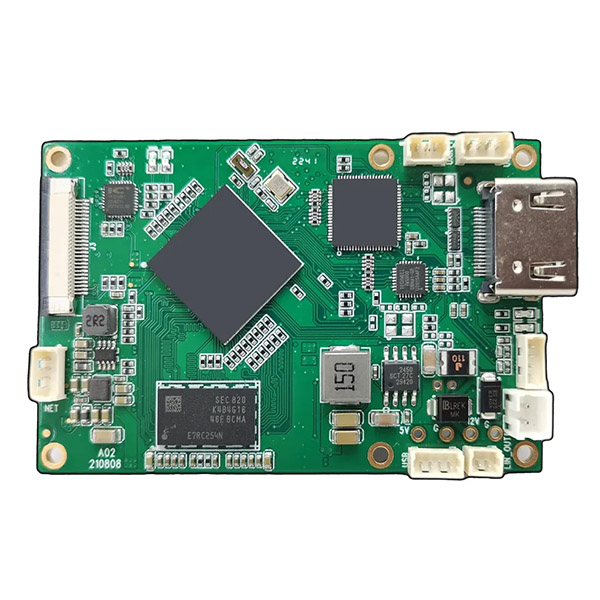

HDMI CVBS to IP Encoder Board
описание (Description)
Промышленная плата HDMI/CVBS в IP энкодер‑модулятор с поддержкой H.265/H.264, ultra‑low latency кодирование 1080P60, управление через Web UI/UART, Ethernet (RTSP/UDP/ONVIF), подходит для дронов (UAV), FPV систем, робототехники и беспроводных видеосетей.
Общий обзор (Overview)
Данный HDMI/CVBS → IP энкодер‑модулятор представляет собой высокоинтегрированное OEM/PCBA решение для преобразования видеосигналов с цифровых (HDMI) и аналоговых (CVBS/AV) источников в сетевые IP‑потоки в форматах H.265/H.264 с низкой задержкой. Он разработан для использования в сложных видео‑ и телекоммуникационных системах:
✔️ промышленные беспилотные летательные аппараты (UAV)
✔️ FPV‑системы с обратной связью
✔️ наземные роботы и UGV
✔️ промышленные видеооборудование
✔️ интеграции в беспроводные модули и сетевые узлы передачи данных
Плата поддерживает до 1080P@60 fps кодирование, динамическое изменение битрейта, интерфейсы управления через Web UI и UART, а также совместима с беспроводными передатчиками и системами двухсторонней связи. Это надежное решение для систем с жесткими требованиями к задержке, пропускной способности и качеству видео.
Основные особенности (Features)
Видео и аудио
- Поддержка кодеков: H.265 (HEVC) и H.264 (AVC).
- Максимальное разрешение входа: 1080P@60 fps, 1080P50, 1080i60/50, 720P60/50 и другие адаптивные режимы.
- Двойной вход: HDMI (цифровой) + CVBS/AV (аналоговый).
- Аудио вход: Stereo (двухканальный), выбор источника через UI/UART.
- Встроенное аудио декодирование: Line‑out для внешнего усилителя или наушников.
- Динамическое управление битрейтом: оптимизация трафика под задачи передачи.
Интерфейсы и управление
- Ethernet: IP поток через RJ45, совместим с протоколами: RTSP/UDP/HTTP/ONVIF/TCP.
- Web UI: удобное управление параметрами устройства через браузер.
- UART (Control + Data):
- UART Control — параметрическая настройка;
- UART Data — прозрачная передача данных при работе с беспроводными модулями.
- USB Host (опционально): обновление прошивки, возможна функция записи на USB.
Совместимость с беспроводной передачей
- Интеграция с COFDM беспроводными модулями через FPC интерфейс.
- Поддержка двусторонней связи при подключении к соответствующим модулям.
- Прямая передача вещательных IP данных на RF‑модули.
Низкая задержка
- Ultra‑Low Latency кодирование и стриминг, критично для FPV/UAV с обратной связью.
- Сжатие H.265 дает оптимальный баланс качества и пропускной способности сети.
Технические характеристики (Specifications)
| Параметр | Характеристика |
|---|---|
| Видео вход | HDMI + AV (CVBS) |
| Кодек видео | H.265 / H.264 |
| Максимальное разрешение | 1080P@60fps (также 1080P50, 1080i60/50, 720P60/50 и др.) |
| Аудио кодек | AAC |
| Сетевой интерфейс | Ethernet RJ45 |
| Протоколы | RTSP, UDP, HTTP, ONVIF, TCP |
| Управление | Web UI, UART AT команды |
| Питание | 7–30 V DC, защита от переполюсовки |
| Потребляемая мощность | ≤ 2.4 W (для 1080P60 H.265) |
| Размеры платы | 70 × 45 × 1.2 мм |
| Вес | ≈ 20.6 г |
| Температура эксплуатации | –40 … 85 °C |
| Индикаторы | Power, Encoding |
| Дополнительно | USB Host (опция), Line‑out аудио |
Точные параметры делают данную плату удобной для интеграции в компактные и энергоэффективные системы, включая мобильные платформы и дроны.
Применение (Applications)
Этот модуль широкого применения в системах, где требуется преобразование видеосигнала в сетевой формат с контролем задержки и качеством:
UAV / FPV:
✔️ Передача видео с камер дронов на наземные станции
✔️ FPV‑видео контроль при скоростных полетах
✔️ Связь с оборудованием управления
Робототехника:
✔️ Видеопоток с роботов и автономных транспортиров
✔️ телеуправление с обратной видеосвязью
Промышленное видео:
✔️ Промышленные инспекционные системы
✔️ Контроль и мониторинг производственных линий
Беспроводные сети:
✔️ Интеграция с COFDM/OFDM беспроводными передатчиками
✔️ Передача видео по MANET/IP mesh
✔️ Сети для полевых работ и телеметрии
Специальные проекты:
✔️ Подводные необитаемые системы
✔️ Передача в условиях нестабильной сети
✔️ Обеспечение безопасности в реальном времени
Гибкость платы делает её подходящей как для стандартных внедрений, так и для специализированных систем с нестандартными требованиями к кодировке и передачам данных.
Опции кастомизации (Customize Options)
Мы предлагаем расширенные опции под ваши задачи:
✔️ Прошивки под заказ
- Поддержка HDMI+CVBS одновременного захвата
- Стандарт MPEG‑TS поток (188 байт, совместимый с VLC)
- Специальные протоколы UDP/RTSP
- Интеграция с проприетарными декодерами и контроллерами
✔️ Расширенный функционал
- Поддержка дополнительных интерфейсов (SDI/AHD/USB камеры)
- Поддержка двусторонней прозрачной передачи UART данных
- Оптимизация задержки под высокоскоростные применения
✔️ Слой интеграции
- API и SDK для интеграции IP‑стримов и UART данных
- Возможность встраивания в существующую сетевую инфраструктуру
Часто задаваемые вопросы (FAQ)
🔹 Я хочу дистанционно управлять дроном с помощью вашего оборудования. Энкодер будет установлен на наземной станции, а не на борту дрона. Какой энкодер мне необходим?
Наша плата кодирования предназначена для преобразования видеосигнала CVBS в IP. Она поддерживает передачу видеопотока по сети Ethernet с использованием протоколов RTSP и UDP.
Кроме того, интерфейс UART (последовательный порт) поддерживает прозрачную передачу и прием команд через IP-сеть.
Однако нам пока недостаточно информации, чтобы определить, какое решение лучше всего подойдет для Вашей системы.
Пожалуйста, предоставьте простую схему подключения или структурную схему системы, указав:
- какие устройства установлены на борту дрона;
- какие устройства находятся на наземной станции;
- каким способом должны передаваться команды управления;
- какой видеосигнал используется (CVBS, HDMI, SDI, IP и т.д.).
Также просим уточнить один важный вопрос:
Наше оборудование работает через проводную сеть Ethernet (IP).
Какой вариант Вы планируете использовать?
- Беспроводное управление дроном по радиоканалу;
- Управление по оптоволоконному кабелю.
После получения этой информации мы сможем подтвердить совместимость оборудования и порекомендовать наиболее подходящий энкодер для Вашего проекта.
🔹 Какой IP адрес платы по умолчанию?
По умолчанию плата открывает Web UI по адресу: http://192.168.1.30/ (может быть изменен через UI).
🔹 Можно ли переключать источники HDMI/CVBS без перезагрузки?
Да, переключение источников возможно в режиме работы через UART команды или Web UI.
🔹 Какая задержка кодирования?
Ultra‑Low Latency, подходит для FPV и UAV задач.
🔹 Поддерживается ли SSL/TLS шифрование?
По умолчанию HTTP используется без SSL. Для защищённых потоков рекомендуется использование пар декодер/кодер с AES256.
🔹 Можно ли выводить данные UART поверх IP?
Да, поддерживается прозрачная UART передача через UDP в кастомном формате (с SDK для декодирования).
🔹 Какие плееры подходят для просмотра потока?
RTSP поток воспроизводится стандартными плеерами (VLC, EasyPlayer). Кастомный UDP‑протокол требует специального ПО/SDK.
🔹 Можно ли передавать AV/HDMI через Интернет и поддерживается ли передача CRSF по UART?
Да.
Наши платы кодирования поддерживают преобразование видеосигнала AV (CVBS) или HDMI в IP-поток и передачу через Ethernet с минимальной задержкой. Для передачи через Интернет необходимо правильно настроить сетевой шлюз (Gateway) и параметры сети через встроенный Web-интерфейс.
Также поддерживается двусторонняя прозрачная передача данных по UART (Transparent UART Transmission), что позволяет передавать CRSF и другие последовательные данные одновременно с видеопотоком.
Обратите внимание на выбор модели:
- VCAN1746 — требуется работа в паре с нашей платой-декодером (Encoder + Decoder).

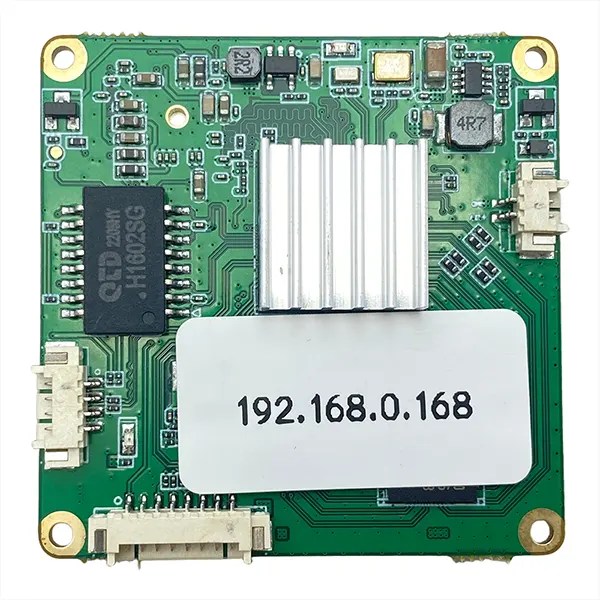

- VCAN2090S AV/CVBS to Ethernet IP Video Encoder — не требует отдельной платы-декодера. Поддерживает преобразование аналогового AV/CVBS сигнала в IP-видеопоток и двусторонний обмен данными через UART.
Подробнее:

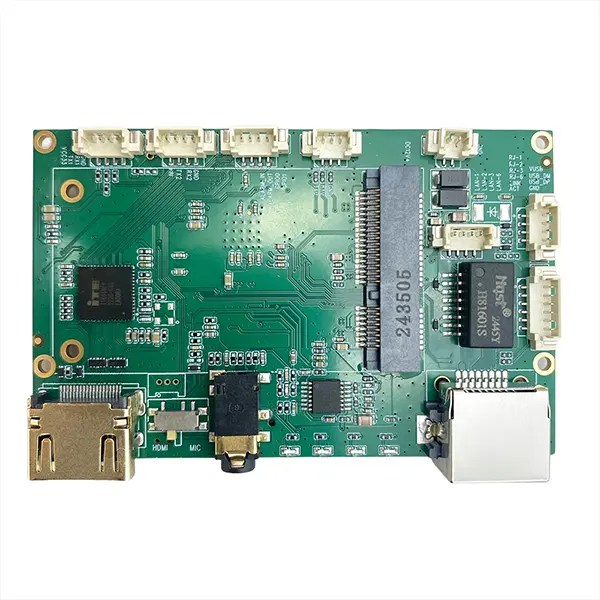

https://ivcan.com/ru/p/cvbs-av-video-to-ethernet-ip-video-stream-converter-board/ - VCAN2150 HDMI to Ethernet IP Video Encoder — не требует отдельной платы-декодера. Предназначен для передачи HDMI-видео по IP с низкой задержкой и поддерживает двустороннюю передачу данных через UART.
Подробнее:
https://ivcan.com/ru/p/low-latency-hdmi-over-ethernet-ip-video-stream-converter/
Для применения с CRSF / ELRS / Crossfire / Pixhawk рекомендуется заранее сообщить тип оборудования и скорость UART (baud rate), чтобы мы могли подтвердить совместимость.
Преимущества нашей фабрики (Our Factory Advantage)
🔹 Более 10 лет инженерного опыта в области видео‑телеметрии, беспроводной передачи и цифрового кодирования.
🔹 Собственное производство PCBA, гибкая настройка платы под требования заказчика.
🔹 Возможность заказать специальные прошивки/функции с технической поддержкой.
🔹 Высокое качество сборки, тестирования и контроля на каждом этапе производства.
🔹 Широкий ассортимент сопутствующих модулей (COFDM, MANET, RF).
Каждый продукт проходит строгую проверку, что обеспечивает стабильность даже в сложных эксплуатационных условиях.
Почему выбирают нас (Why Choose Us)
✅ Индустриальное качество: решение ориентировано на профессиональные задачи, UAV/FPV, роботизацию.
✅ Техническая гибкость: поддержка многочисленных стандартов IP, кодеков, интерфейсов.
✅ Лёгкая интеграция: простое управление через Web UI и UART.
✅ Надёжность: работает в широком диапазоне температур, с защитой питания.
✅ Профессиональная поддержка: консультации на всех этапах внедрения.
