Усилитель мощности 10 Вт, беспилотный летательный аппарат с радиусом действия 50 км, беспроводной канал передачи видеоданных

Усилитель мощности 10 Вт

Усилитель мощностью 10 Вт обеспечивает беспроводную широкополосную связь дрона на расстоянии до 150 км. Мы протестировали его в диапазоне до 110 км.
Заказчику требуется использование в диапазоне до 55 км, и, возможно, эффективная дальность полета его дрона составляет 55 км. Фактически, двухваттный усилитель также может достигать 50 км, но если заказчик выберет 10-ваттный усилитель, он обеспечит достаточный уровень сигнала беспроводной связи дрона в сложной электромагнитной обстановке и бесперебойность связи с дроном при наличии помех.

Скачкообразное изменение частоты 110 МГц в диапазоне 1420–1530 МГц

Этот продукт способен принимать помехи на той же частоте, сохраняя при этом достаточный уровень сигнала и бесперебойную беспроводную телеметрическую связь для передачи видеоданных. Продукт поддерживает скачкообразное изменение частоты. Диапазон скачкообразной перестройки частоты составляет от 1420 до 1530 МГц, что означает, что он имеет автоматически выбираемый частотный диапазон 110 МГц. В зависимости от наличия помех дрон автоматически выбирает другие частоты. Например, если частота 1420 МГц находится под помехами, дрон автоматически переключается на 1530 МГц, чтобы избежать помех.

2x RJ45 IP Ethernet

Эта модель оснащена двумя сетевыми портами RJ45. Ethernet воздушного модуля поддерживает подключение к IP-порту камеры подвеса дрона для передачи видео, Ethernet наземного модуля поддерживает подключение к GCS (наземной станции управления) или компьютеру с запущенными приложениями Mission Planer, QGC, Qgroundcontrol и т. д. Управление полетом также может передавать данные на землю по протоколу UDP, последовательному порту Ethernet.

3x порта данных для TTL и Sbus

FAQ

1. Что такое беспроводной передатчик-приемник для БПЛА на 1420-1530 МГц?

Это устройство обеспечивает двустороннюю передачу видео, данных и телеметрии между дроном и базовой станцией на дальности до 150 км.

2. Какая выходная мощность у передатчика?

Передатчик оснащен усилителем мощностью 10 Вт.

3. Какова максимальная дальность передачи сигнала?

Максимальная дальность передачи видео и данных составляет до 150 км при условии прямой видимости.

4. Можно ли использовать устройство для передачи HD-видео?

Да, устройство поддерживает передачу HD и Full HD видео в реальном времени.

5. Какая полоса частот поддерживается?

Рабочая частота находится в диапазоне 1420-1530 МГц. другая частота может быть настроена.

6. Поддерживается ли двусторонняя связь?

Да, это двусторонняя широкополосная беспроводная связь. Нисходящий канал связи для передачи видео и данных с дрона в режиме реального времени с дрона на землю. Восходящий канал связи для передачи данных управления с наземной станции управления на дрон.

7. Можно ли передавать телеметрию дрона?

Да, передача данных телеметрии полностью поддерживается.

8. Какие скорости передачи данных доступны?

Скорость передачи данных может достигать до 30 Мбит/с в обе стороны. Для одной IP-камеры с разрешением 1080p требуется 2–3 Мбит/с.

9. Какие антенны рекомендуются?

Рекомендуются направленные и всенаправленные антенны высокой усиленности. Я также рекомендую вам использовать автоматический антенный трекер.

10. Какое время задержки (латентность) у системы?

Задержка передачи очень низкая – менее 20 мс.

11. Подходит ли система для военных или промышленных БПЛА?

Да, решение подходит для военных, тактических, промышленных и гражданских БПЛА. Мы являемся гражданским продуктом и не можем использовать его в каких-либо военных проектах.

12. Сколько потребляет устройство энергии?

Потребление составляет около 50-60W.

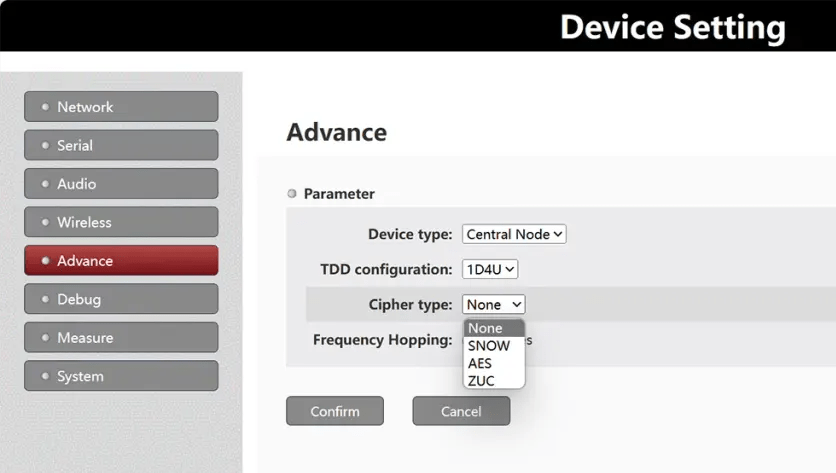

13. Поддерживается ли AES шифрование?

14. Какие размеры и вес устройства?

15. Можно ли интегрировать с наземной станцией?

16. Какое напряжение питания необходимо?

Питание: 28V DC, стандартное для авиационной электроники. 10 Вт PA: рекомендуется источник питания DC24~30 В, 40-41 дБм, 28 В, максимальная средняя потребляемая мощность составляет менее 1,4 А при 28 В, а мгновенное пиковое потребление мощности может достигать 2,8 А при 28 В.

17. Можно ли использовать в плохих погодных условиях?

Да. Но обратите внимание, что внешняя оболочка оснащена охлаждающим вентилятором, а само изделие не является водонепроницаемым.

18. Работает ли устройство в условиях электромагнитных помех?

Да, есть встроенные механизмы помехозащищенности. Устройство поддерживает функцию автоматической скачкообразной перестройки частоты (FHSS). При наличии помех на одной из частот устройство автоматически выберет для работы частоту с наименьшими помехами.

19. Какие протоколы передачи поддерживаются?

Поддержка протоколов IP, UDP, TCP, идеально для видео, телеметрии и управления.

20. Поддерживается ли мультикаст видео передача?

Да, возможно использование в режиме мультикаст.

21. Какие стандарты модуляции используются?

Применяется OFDM модуляция для устойчивого сигнала.

22. Что такое COFDM и почему он используется?

COFDM — это устойчивая модуляция, устойчива к отражениям и интерференции.

23. Можно ли использовать с FPV системами?

Да, идеально подходит для FPV передачи на дальние расстояния. Если видео передается с дрона на наземный приемник в одном направлении, мы рекомендуем использовать цифровую одностороннюю систему передачи изображения FPV 3WPA50km, которая обойдется дешевле.

24. Возможна ли работа в движении (mobile)?

Да, система устойчива к работе в движении до 350 км/ч. Будь то высокоскоростной летающий дрон или автомобиль, его можно установить и использовать.

25. Есть ли защита от перегрева?

Да, встроенная система тепловой защиты.

26. Какие условия эксплуатации по температуре?

Рабочий диапазон: -40°C до +70°C.

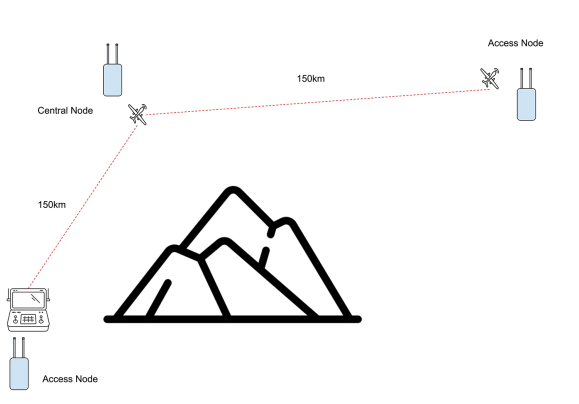

27. Можно ли расширить дальность больше 150 км?

28. Насколько стабилен сигнал?

Стабильность обеспечивается благодаря мощному усилителю 10W и надежной модуляции.

29. Поддерживает ли устройство видео H.265?

Да, есть поддержка кодека H.265, что снижает трафик при высоком качестве.

30. Можно ли получить техническую документацию?

Да, доступна полная техническая документация и схема подключения.

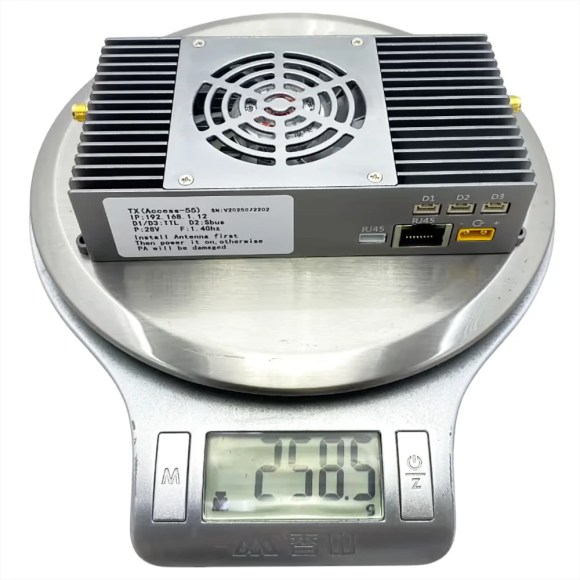

31. Сколько весит устройство без антенны?

Около 250 грамм, в зависимости от конфигурации.

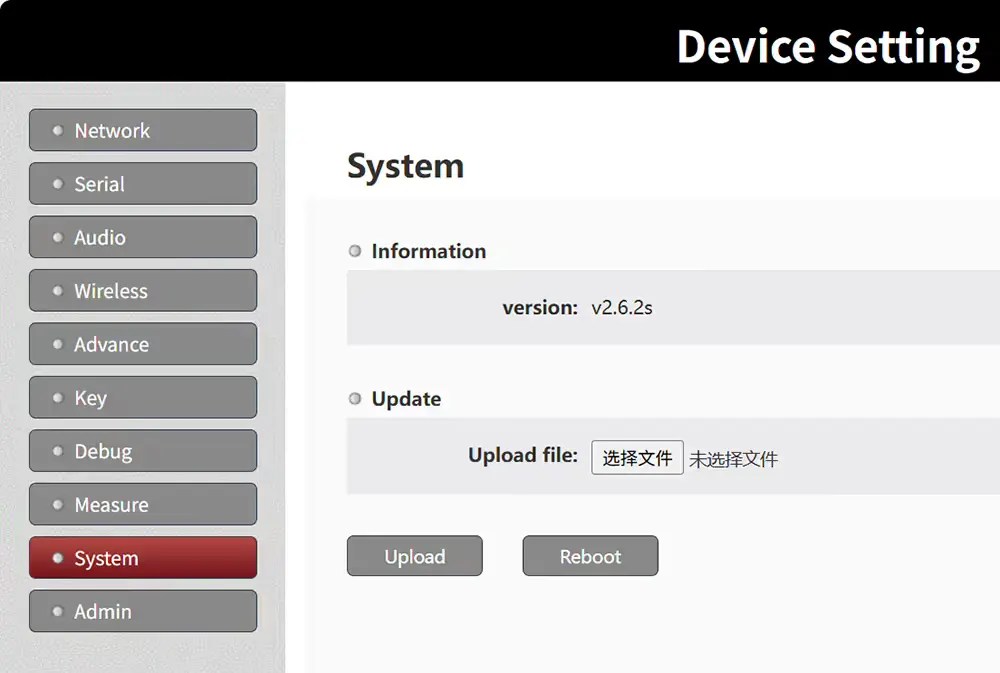

32. Возможно ли дистанционное обновление ПО?

33. Совместимо ли это решение с другими радиосистемами?

Да, возможно с совместимыми модулями IP-сетей. Его можно напрямую подключить к системе управления полетом Pixhwak, камере с подвесом или напрямую к наземной станции управления, планировщику миссий и т. д.

34. Как быстрое восстановление связи при потере сигнала?

Восстановление связи происходит менее чем за 1 секунду.

35. Какие размеры антенн?

Размер зависит от усиления, В качестве передающей антенны беспилотника в воздухе рекомендуется использовать всенаправленную антенну из стекловолокна длиной 29 см с коэффициентом усиления 4,5 дБи. Для наземного приёмника рекомендуется использовать всенаправленную антенну из стекловолокна длиной 120 см с коэффициентом усиления 10 дБи. Также могут использоваться направленные антенны.

36. Имеется ли встроенный GPS?

Сам приёмопередатчик на 150 км передаёт только видео и данные. Мы можем передавать данные о текущем положении дрона на приёмник наземной станции, чтобы отслеживать его текущее местоположение в любой момент времени.

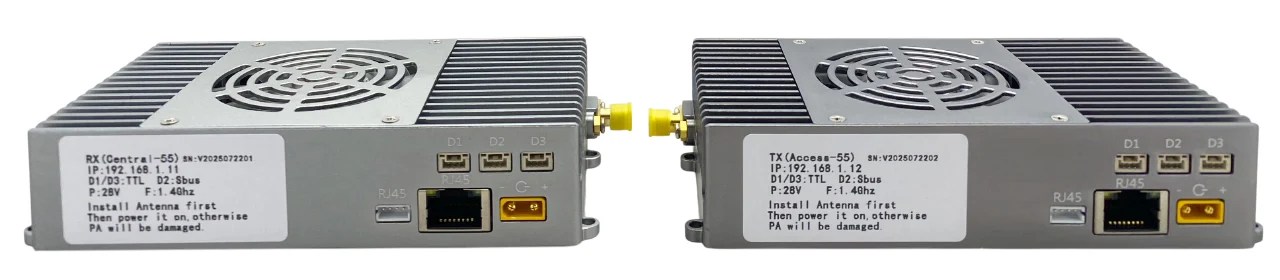

37. Какой тип разъемов используется?

Антенна — SMA, сеть — RJ45, а данные — три контакта: TX, RX, GND.

38. Требуется ли лицензия для работы на этой частоте?

Да, частоты 1420-1530 МГц могут требовать лицензии в некоторых странах.

39. Можно ли использовать для дронов весом менее 5 кг?

Да, благодаря легкому весу подходит для легких и тяжелых дронов.

40. Есть ли ограничение по высоте полета?

Технически ограничений нет, ограничение определяется зоной радиовидимости. У нас также есть клиенты, которые используют воздушные шары для проведения исследований на высоте 50 км.

41. Какой протокол управления дроном поддерживается?

Передача прозрачна для всех стандартных протоколов управления БПЛА.

42. Как осуществляется настройка частот?

Частоты настраиваются через веб-интерфейс или ПО конфигурации.

43. Как быстрое время старта после включения?

Полный старт устройства занимает 10-20 секунд.

44. Поддерживает ли систему передачу звука?

Да, возможно передавать аудио данные в реальном времени.

45. Можно ли использовать в морской авиации?

Да, устройство устойчиво к соленой среде и влажности.

46. Возможно ли использовать в связке с LTE сетями?

Да, при использовании гибридных решений IP/LTE.

47. Какие есть опции по гарантии?

Стандартная гарантия 12 месяцев, возможно продление.

48. Какой средний срок службы устройства?

При правильной эксплуатации срок службы более 5 лет.

49. Поддерживается ли передача управления камерой?

Да, возможно управление PTZ-камерами через этот канал.

50. Как заказать и получить консультацию?

Вы можете заказать устройство или получить консультацию через официальный сайт или форму запроса.
