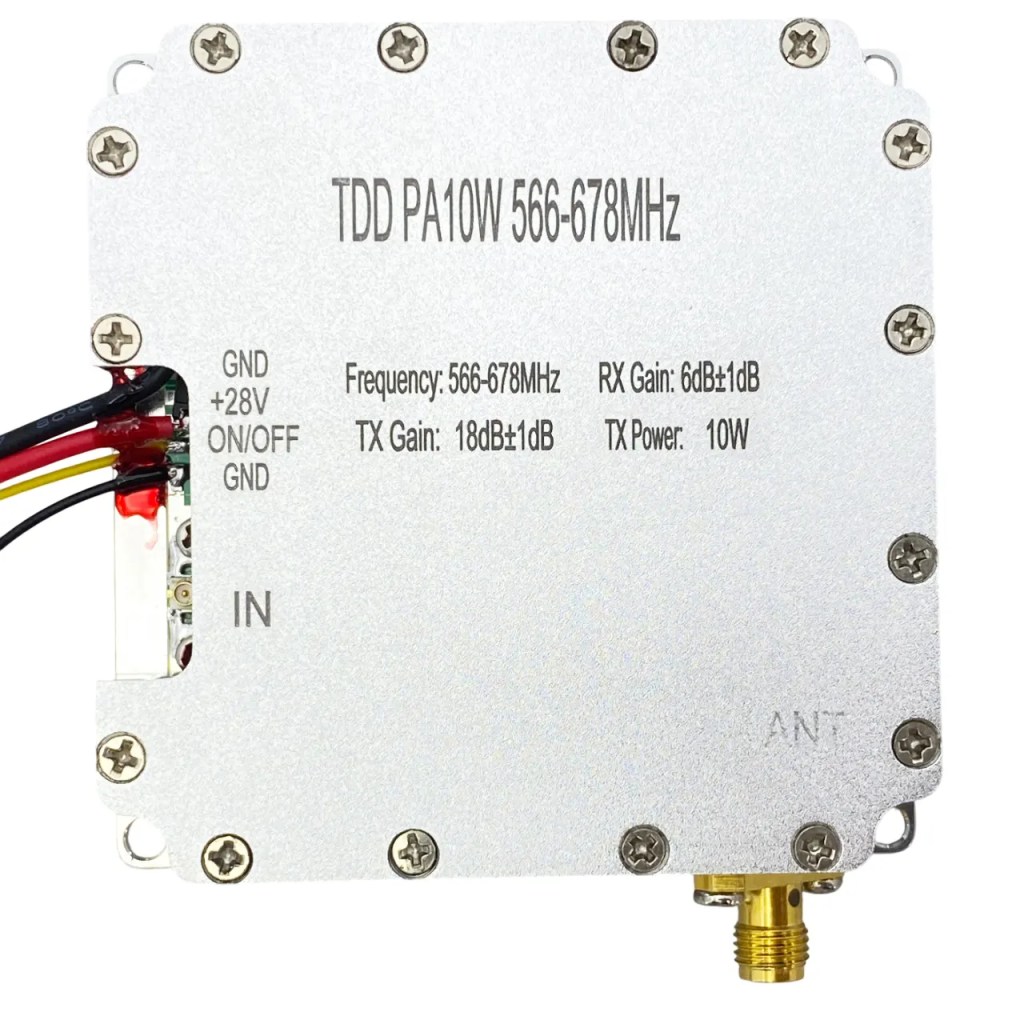

TDD 10 Усилитель мощности Watts PA 566-678 МГц для Rone Radio Link

TDD 10W PA POW 566-678 МГц относится к Дуплекс с временным разделением (TDD)-совместимый, 10-усилитель мощности ватт спроектирован для двунаправленное беспроводное общение в беспилотниках.

TDD PA10W-566-678 МГц модуль усилителя мощности используется для подключения к Vcan2024. Выходная мощность модулей приемопередатчиков беспроводных беспроводных беспроводных беспроводных беспроводных дронов — 25±2дБм. После того, как наш усилитель подключен к модулю основной связи, мощность передачи увеличивается до 10 Вт (40дБм).

Оглавление

• Технические индикаторы
• Описание сигнала модуля PA
• Установка модуля PA
• Вопросы-Ответы

Технические индикаторы

• Диапазон рабочих частот: 566~ 678 МГц
• ВЧ вход: VCAN2024 модуль трансивер RF Out (25±2дБм)
• Выходная мощность ВЧ: 10W (40дБм)
• усиления TX: 18децибел±1. Когда TDD PA10W-580-620 МГц подключен к модулю трансивера VCAN2024, Когда максимальный выход модуля трансивера VCAN2024 установлен на 21 ~ 23, мощность передачи после этого вывода PA составляет 40 дБм (10W)
• Требования к источнику питания: DC 24 В ~ 30 В., По умолчанию источник питания DC28V, Мгновенное требование пикового питания может достичь 1,6A@28V
• Потребляемая мощность: С источником питания 28 В и выходной мощностью 10 Вт, максимальное среднее энергопотребление в пределах 28 Вт (При передаче при полной нагрузке).
• Размер полости: 66*63*14мм (За исключением размера разъема, простирающегося из оболочки).
• вес: 132 граммов

Описание сигнала модуля PA

28V Линия электропередачи (Красная толстая линия): Питание питания vdd

Power Gnd Line (Черная толстая линия): Питание питания GND

Приема/передача переключателя линии сигнала и линии GND (тонкая желтая линия + черная линия на рисунке): 2SIN -сигнал, подключен к интерфейсу драйвера приема/передачи PA в модуле MorningCore (Линия сигнала управления переключателем приема/передачи подключена к 63PIN DBB_RFGPO18 или 66PIN DBB_RFGPO19 модуля MorningCore CX667X/CX677X, и GND подключен к GND 68PIN MorningCore CX667X/CX677X).

RF-In: Входной интерфейс источника радиочастотного сигнала, Ipex гнездо, Подключается к выходному разъему муравья модуля трансивер VCAN2024.

МУРАВЕЙ: Выходная антенна интерфейс, Внешняя резьба SMA и гнездо внутреннего отверстия.

Установка модуля PA

Ниже приведена схематическая схема соединения между модулем PA10W-580-620 МГц и модулем MorningCore CX667X/CX677X:

Модуль усилителя мощности PA10W-580-620 МГц по умолчанию по умолчанию поставляется с полостью ЧПУ, а также 4 M2 Фиксация отверстий (на 4 углы).

Пользователь должен спроектировать радиатор для модуля усилителя мощности.

Пожалуйста, подключите антенну сначала перед тем, как питать усилитель мощности.

TDD PA10W-566-678MHZ Размеры (мм)

Вопросы-Ответы

1. Q: Каков частотный диапазон усилителя мощности TDD для радиопроизводительных ссылок?
   А: Этот усилитель PA работает в 566-678полоса МГц, Идеально подходит для Радиопильчание беспилотники и совместим с наш VCAN2024 IP -сетчатая трансивер.
2. Q: Сколько выходной мощности дает этот беспилотник 566-678 МГц PA?
   А: Это доставляет 10 Вт (40дБм) PA Power, повышение диапазона сигналов и надежность для Сетки беспилотников.
3. Q: Этот усилитель предназначен для систем TDD или FDD?
   А: Это TDD (Дуплекс с временным разделением) усилитель мощности, оптимизирован для двунаправленного Радиопильчание беспилотники как IP -сетчатая беспроводная видеосадочная телеметрия.
4. Q: Какие схемы модуляции поддерживают этот усилитель беспилотников на 10 Вт?
   А: Он поддерживает общие схемы (QPSK, QAM) используется в 566-678РАДИОННЫЕ РАДИО.

5. Q: Это усилитель PA, совместим с трансиверами Radon Long Link IP -сетки?
   А: да, он спроектирован для бесшовной интеграции с IP -сетчатые модули трансиверов Rade Rone Drone Для приложений для беспилотников.
6. Q: Это усилитель совместим с другими передатчиками беспилотников других брендов?
   А: Это работает с любым 566-678MHZ TDD трансивер Поддержка ввода 10 Вт PA. Перед настройкой, пожалуйста, скажите мне, Какое усиление выхода по умолчанию вашего передатчика?
7. Q: Требует ли усилитель внешнее охлаждение для выхода 10 Вт?
   А: да, Пассивное/активное охлаждение рекомендуется для устойчивого 10W PA Power в Радиопильчание беспилотники.
8. Q: Какие разъемы используются для РЧ -ввода/вывода?
   А: Стандартные разъемы SMA/MMCX обеспечивают легкую интеграцию с Ссылка с беспилотником аппаратное обеспечение.

13. Q: Как далеко этот PA может расширить диапазон радио ссылки моего беспилотника?
    А: С участием 10W PA Power в 566-678МГц, Ожидайте расширения диапазона 3-5 × VS. Стандартные передатчики беспилотников (варьируется в зависимости от окружающей среды). В наших фактических тестах, он достиг диапазона 100-150 км. Ваш модуль приемопередатчика также важен.
14. Q: Каков типичный усиление этого усилителя беспилотников?
    А: Он предлагает выгоду 18 дБ, повышение слабых сигналов от IP -сетчатая модуль приемопередатчика (по умолчанию при выходе 23 дБ).
15. Q: Поддерживает ли PA гармоническая фильтрация для соответствия нормативным требованиям?
    А: да, Встроенные фильтры минимизируют гармоники, обеспечение безопасного 566-678МГц Операция по стандартам FCC/CE.
16. Q: Насколько эффективна эта 10 Вт PA для беспилотных летательных аппаратов с батарейным питанием?
    А: Эффективность превышает 40%, Минимизация утечки мощности дрон батареи во время расширенных рейсов.
17. Q: Является ли усилитель с помощью модулей приемопередатчика VCAN2024?
    А: да, Подключить радиочастотный вход/вывод и мощность постоянного тока — нет кодирования модуль трансивера интеграция. Смотрите связь здесь.
18. Q: Какое DC напряжение поддерживает этот дрон 10 Вт PA?
    А: 28V DC (Типично для систем беспилотников); Включает в себя чрезмерную напряженность/защиту тока.
19. Q: Могу ли я установить ПА прямо на беспилотнике?
    А: да, его компактный, Легкий дизайн подходит для интеграции БПЛА. Обеспечить рассеяние тепла 10W PA рабочие нагрузки.
20. Q: Это инструменты конфигурации, необходимые для времени TDD?
    А: Время синхронизируется автоматически с TDD приемопередатчики нравиться Наш модуль трансивера.

17. Q: Это усилитель FCC/CE сертифицирован для использования беспилотников?
    А: Это не применяется для какого -либо европейского или американского сертификации.
18. Q: Какие лицензии необходимы для передачи беспилотников 10 Вт?
    А: В большинстве регионов, 566-678МГц требует лицензии оператора для 10W PA Power (Проверьте местные правила).
19. Q: Включает ли PA защита от перегрева?
    А: да, Тепловое отключение активируется выше 85 ° C для защиты Rone Radio Link аппаратное обеспечение.
20. Q: Существуют ли риски РЧ -экспозиции с выходом 10 Вт?
    А: Поддерживать >20CM Расстояние во время работы. Следуйте рекомендациям по безопасности RF для Мощные усилители беспилотников.

21. Q: Может ли этот PA амплифицировать видеопроводы для Drons FPV?
    А: Абсолютно! Это идеально подходит для HD -видео радио ссылки в 566-678МГц.
22. Q: Подходит ли это для промышленных рой?
    А: да, его TDD дизайн обеспечивает связь с низкой задержкой для сетчатая ссылка-Основанный на основе контроля роя.
23. Q: Будет ли эта работа для сельскохозяйственной телеметрии беспилотников?
    А: Идеально подходит для долгосрочных фермерских исследований-Boosts модуль трансивера более длительный диапазон передачи в сельской местности.
24. Q: Может ли он справиться с операциями городских беспилотников?
    А: да, Но контроль вмешательства в многолюдные 566-678МГц спектры. Используйте направленные антенны с высоким содержанием для достижения наилучших результатов.

25. Q: Какие рабочие температуры поддерживают этот дрон PA?
    А: -20° C до +70 ° C — для большинства дрон среда.
26. Q: Усилитель водонепроницаемый?
    А: IP65 необязательно; Стандартные единицы легкие, но не водонепроницаемые. Укажите, если это необходимо для резких Rone Radio Link использование.
27. Q: Как долго проходит PA под постоянной нагрузкой на 10 Вт?
    А: 10,000+ Часы с правильным охлаждением. Идеально подходит для критически важной сетчатые приемопередатчики.
28. Q: Влияет ли вибрация на производительность на полетах беспилотников?
    А: НЕТ-Руггированный дизайн выдерживает вибрации БПЛА на MIL-STD-810G.

29. Q: Почему мой ПА перегревается во время рейсов беспилотников?
    А: Обеспечить адекватный воздушный поток.
30. Q: Радиоссылка падает на дальнем расстоянии — что неправильно?
    А: Проверьте выравнивание антенны/SWR. Проверять приемопередатчик Выходные совпадения усилитель PA вход.
31. Q: Может ли вмешательство от других беспилотников нарушить эту PA?
    А: использование 566-678МГц сканирование группы, чтобы избежать переполненных каналов; PA включает в себя базовую фильтрацию шума.
32. Q: Почему РЧ -вывод ниже 10 Вт?
    А: Подтвердите входную мощность ≥21 ~ 23 дБм. Проверьте с фиктивной нагрузкой, чтобы изолировать Rone Radio Link проблемы.

33. Q: Какие антенны лучше всего с этим усилителем?
    А: Направленный (Яги) или всенаправленные антенны, настроенные на 566-678МГц для Ссылки с беспилотниками.
34. Q: Могу ли я запросить пользовательскую частотную версию?
    А: Да, связывайте нас за PAS в 400-600 МГц, 1420-1530МГц, или другие группы за пределами
35. Q: Включает ли он кабель питания постоянного тока?
    А: да, с голыми концами для легких дрон интеграция. Доступны дополнительные разъемы.
36. Q: Включены монтажные кронштейны?
    А: Четыре угла стандартного корпуса комплекта имеют четыре φ3.2 через отверстия, зарезервированные для установки.

41. Q: Где я могу найти таблицу и ручной таблицы PA?
    А: Пожалуйста, проверьте эту страницу продуктов или свяжитесь с нами по любому конкретному вопросу.
42. Q: Как связаться с поддержкой проблем с усилителем дронов?
    А: Электронная почта support@ivcan.com.
43. Q: Есть ли гарантия на этот дрон 10 Вт pa?
    А: 2-Годовая гарантия, покрывающая дефекты. 30-День возвращается для Rone Radio Link Проблемы совместимости.
44. Q: Могу ли я получить обновления прошивки?
    А: Прошивка не требуется — этот аналог усилитель PA работает без программного обеспечения.
45. Q: Какая цена за один раз в 10 Вт дрон PA подразделения?
    А: Свяжитесь с нами, чтобы получить объемные цитаты.
46. Q: Вы предлагаете объемные скидки для флотов беспилотников?
    А: да! Скидки для 10+ единицы этого 566-678MHZ PA усилитель.
47. Q: Как скоро я могу получить свой заказ?
    А: Корабли в 1-2 недели во всем мире.
48. Q: Доступны ли образцы для тестирования?
    А: да.

45. Q: Какова цифра шума PA в приложениях беспилотников?
    А: <4DB NF обеспечивает минимальную деградацию сигнала в 566-678МГц сетчатые ссылки.
46. Q: Как TDD переключение задержки для беспилотников?
    А: <1Время переключения MS.
47. Q: Могу ли я каскан несколько PAS для большей власти?
    А: Не рекомендуется. Используйте сингл 10W PA Чтобы избежать нестабильности в TDD системы.
48. Q: Что поддерживает максимум VSWR?
    А: 2.0:1. Защитите свой усилитель PA с антеннами, оцененными для 566-678МГц.
49. Q: Поддерживает ли он MIMO для сетей беспилотников?
    А: Нет-это одноцепочечная ПА. Используйте несколько единиц для сетчатая ссылка Конфигурации MIMO.
50. Q: Где производится этот усилитель?
    А: Спроектирован и производится в Китае.
