TX900, 远距离无线图传发射器接收器, 收发器，内置2W 5W 10W功放

主要特征

无人机视距非视距超视距空对地15公里30公里80公里150公里远距离无线图传接收器传输收发器

基于 OFDM 技术, 默认使用IP网络摄像头 (带以太网的高清摄像头).
双向宽带无线连接设备 (接收端不仅可以得到从发射器下载音视频和数据, 也可以将数据上传到发射器，比如控制无人机或者调整摄像头方向或缩放)
接口: 2个RJ45以太网端口, 3个RS232 数据接口, 音频输入输出 (更多控制操作)
- 如果您的相机是 HDMI 输出, 那么它需要一个额外的编码器, 它首先将 HDMI 视频和音频信号编码为数字数据，再传到IP发射器.
- 在接收端, 可以直接连接您的电脑或安防常用的NVR网络视频播放器。
- 如果您需要输出到 HDMI 显示器, 那么它还需要一个额外的解码器设备来将数字视频音频数据解码为HDMI视频和音频信号.
双天线: SMA连接器
- ANT1主天线工作在收发模式,
- ANT2辅助天线工作在接收模式.
无线工作频段: 1428~1448MHz (默认1.4G) 或 806~826MHz (800兆赫), 支持自动频率跳频（FSHH）。
无线带宽: 3兆赫, 5兆赫, 10兆赫, 20兆赫, 所有节点共享工作带宽, 系统最大共享速率为30Mbps.
调制方式: QPSK / QAM16 / QAM64自动适应.
联网模式: 点对点, 点对多点星网，中继， IP MESH无线自助网. (比如6相机和发射器传输到一个接收器。)
无线发射功率: 300毫瓦，2瓦，5瓦，10W可选.
节点接收灵敏度: -108dBm(1Mbps).
支持 AES128加解密.
传输距离: 15公里/30公里/80公里/150公里可选.
支持节点移动：支持移动速率至少120km/h。
设备配置和无线工作状态可通过网页界面网口或串口的.
2瓦功放: DC12～16V, 视频发射器平均功耗小于12W, 视频接收器平均功耗小于10W. (黄色电源连接器为 XT30PW / XT60PW)
5瓦功放: DC24~25V, 视频发射器平均功耗小于22W, 视频接收器平均功耗小于16W.
10瓦功放: DC24~30V, 28推荐V电源, 最大平均功耗小于1.4A@28V, 瞬时峰值供电要求可达2.8A@28V.
尺寸: 124*67.8*28.5毫米 (不包括伸出外壳的连接器, 等等).
重量: 142克

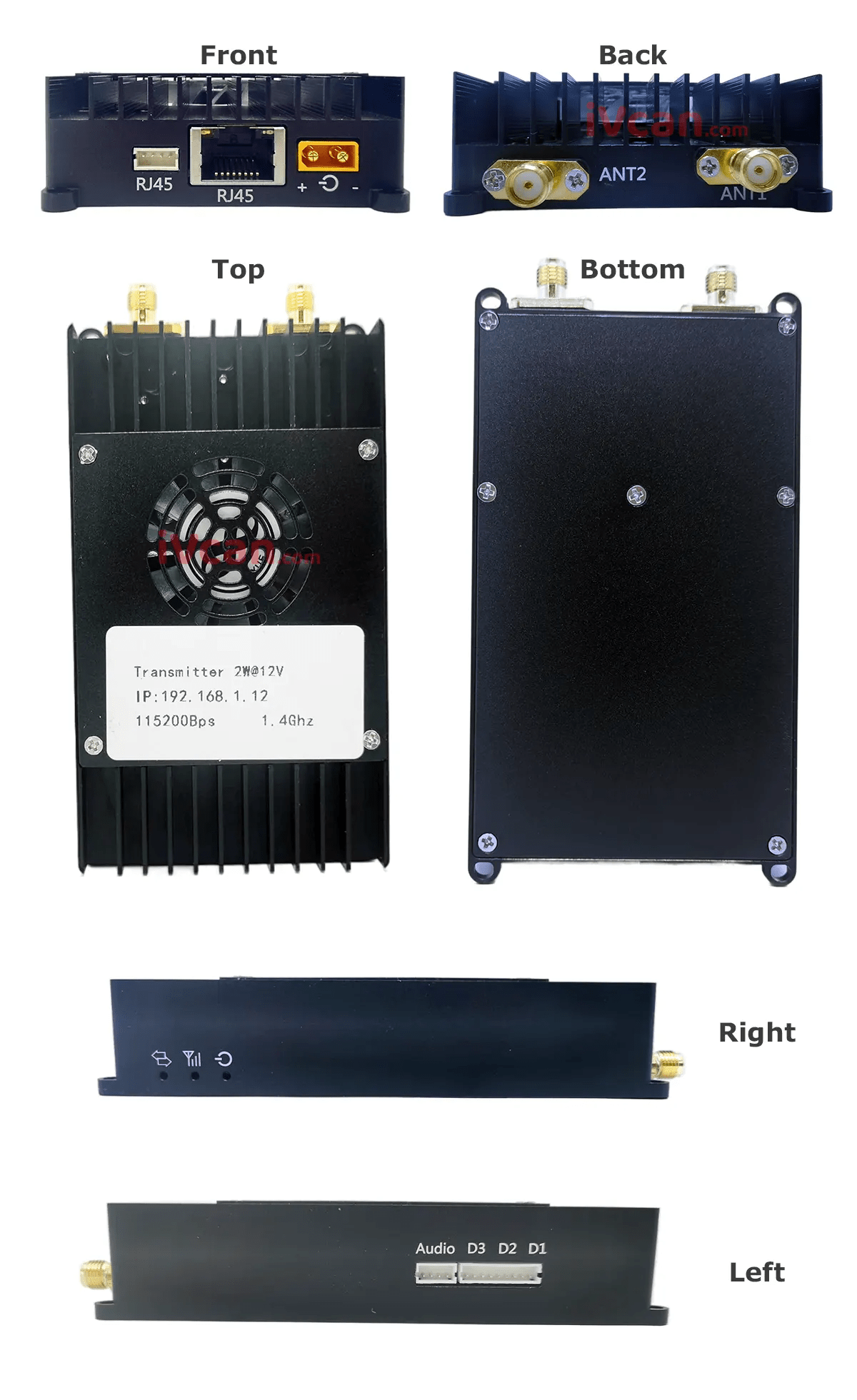

输入输出接口

接口	说明
ANT1	SMA外螺纹内孔，主天线接口，该天线为TDD发射/接收工作方式
ANT2	SMA外螺纹内孔，辅天线接口，该天线辅助接收，不发射
Power in	XT30PW-M座子，电源输入接口
Ethernet2	RJ45座子，以太网口2，与以太网口1设备内部为桥接方式
Ethernet 1	4Pin ZH1.5mm座子，以太网口1，与以太网口2设备内部为桥接方式
RS232*3	9PIN ZH1.5mm座子，3个RS232数据串口
Audio in/out	4PIN ZH1.5mm座子，音频输入输出接口
Power LED	红色指示灯，设备正常供电时常亮
Link LED	无线链路工作状态指示灯，绿色/橙色/红色/不亮对应无线链路的信号强弱程度。
Node LED	蓝色指示灯，模块配置为中心节点工作时常亮，模块配置为接入节点工作时闪烁。

常见问题

1. 这个10W功放收发器应该准备什么电池?

该发射器的电源和电池都是 3A@28V. 平时, 我们用来测试的电池是7AH, 可以工作2~4小时. 如果购买15AH充电电池, 可连续工作约4~8小时.

2. 关于视频发射器, 可用的频率是多少? 我们可以选择吗 2.4 GHz 作为选项还是必须是 1.4GHz 或 800MHz?

有三种频率可供选择, 800Mhz, 1.4G, 和2.4G.
但是2.4Ghz下150公里没有10W功放. 所以如果买家想支持150km的传输距离, 只能选择800Mhz和1.4G.

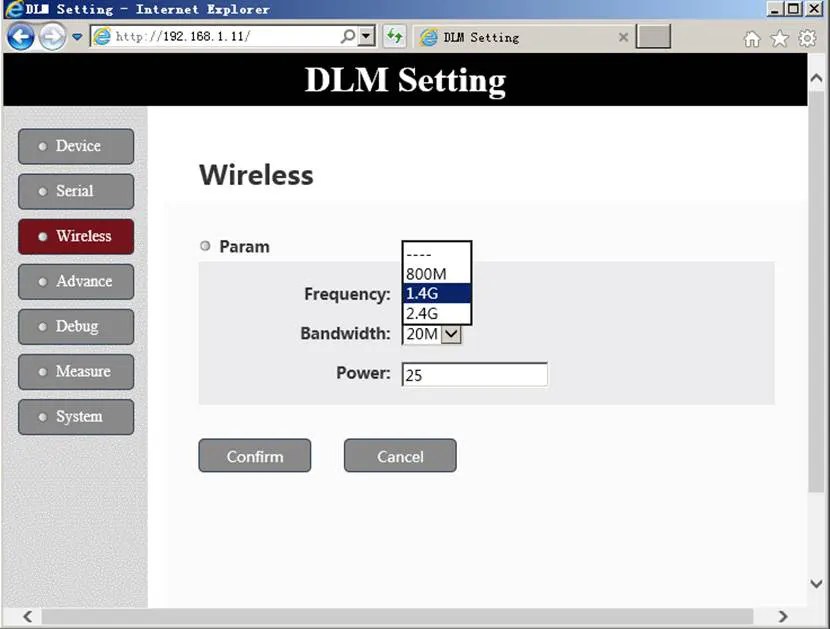

虽然在电脑浏览器WEB UI 参数处轻松切换频率, 但是在改变频率后, 还需要改变内部的功率放大器和相同频率的发射和接收天线. 所以买家应该在发货前确认需要的频率.
天线和功率放大器是根据这个选定频率定制的.

3. 我可以使用一根 3 米长的射频电缆从发射器到天线吗?

关于射频电缆, 我们的工程师不建议您使用这么长的。
每一米射频电缆将减少 0.5dB. 对于 3 米射频电缆, 信号强度将降低 1.5dB。
为了支持远距离, 最好使用小于一米的射频电缆。
事实上, 发射器非常小, 发射器到发射器天线最好保持较短的距离. 发射器的电源线和从相机到发射器的以太网电缆可以更长，因为网线没有射频电缆那样大的损耗.

4. 这个产品支持网络摄像机, 但我的视频源摄像视频接头是 HDMI 或 SDI 视频输出, 我该如何使用这个发射器和接收器呢？

是, 默认视频输入为 IP RJ45网络接口, 如果你的相机是HDMI或 SDI或AHD, 只需加一个小编码器盒即可解决此问题. 请检查以下型号.

5. 我应该选择800Mhz还是1.4G 以获得更好的接收效果？1.4G对GPS天线有干扰吗？

如果您所在地区有DVB-T或DVB-T2数字电视信号, 电视频率范围为170-860Mhz, 它包括800Mhz, 所以选择1.4G更好.
GPS天线接收到的是GPS信号，无人机上的GPS方向是向上的, 对着GPS卫星的。
我们无线视频数据发射器的发射天线是指向下的，以将信号发送到地面. 所以说1.4G频率对GPS的影响可以忽略不计.

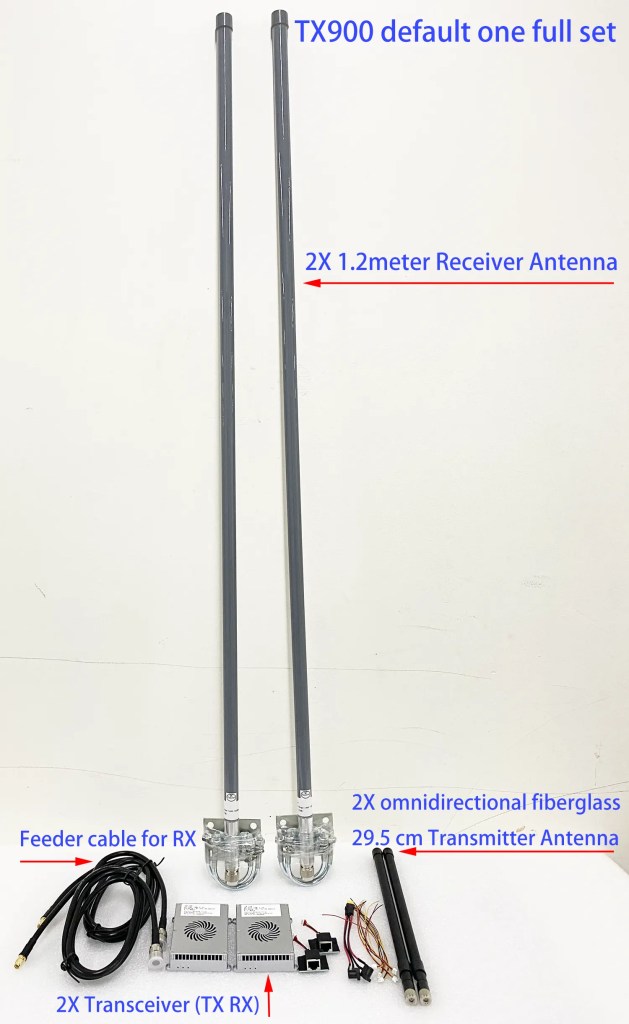

6. 一套的包装怎么样? 毛重和尺寸?

包装尺寸为 125 X 23 X11厘米.

总重量：3.72公斤

体积重量：7.5公斤

接收端的天线一般是1.2米长，接收端的底座有U型支架或磁铁大吸盘两种。所以在发国际快递时，会产生超长费或带磁额外费。

7. 我应该在参数设置上将跳频FSHH设置为yes吗?

关于跳频, 工程师给你一些建议.

由于系统频率范围为 20Mb, 如果您的带宽选择 20Mb, 这时它就不能跳 (只有一点). 如果带宽选择 10Mb, 那么你就有两点可以跳, 如果带宽选择 5Mb, 那么你就有 4 次跳跃的机会。
其实，如果 1410Mhz 卡住了, 及时自动调频到1420Mhz 也大概率会很卡了, 因为频率太接近。
跳频时, 数据或视频传输将被断开, 接收端接收到的视频画面有十几秒的冻结卡住。
所以，一般情况下，FSHH的调频设置，最好选择不跳跃。
如果您的传输距离小于 15~22km, 那么我们还有另一个版本TX900B可供选择, 频率有110Mb, 即使您选择 20Mb 带宽, 它有 5 跳频点可供选择.
