Обзор продукта

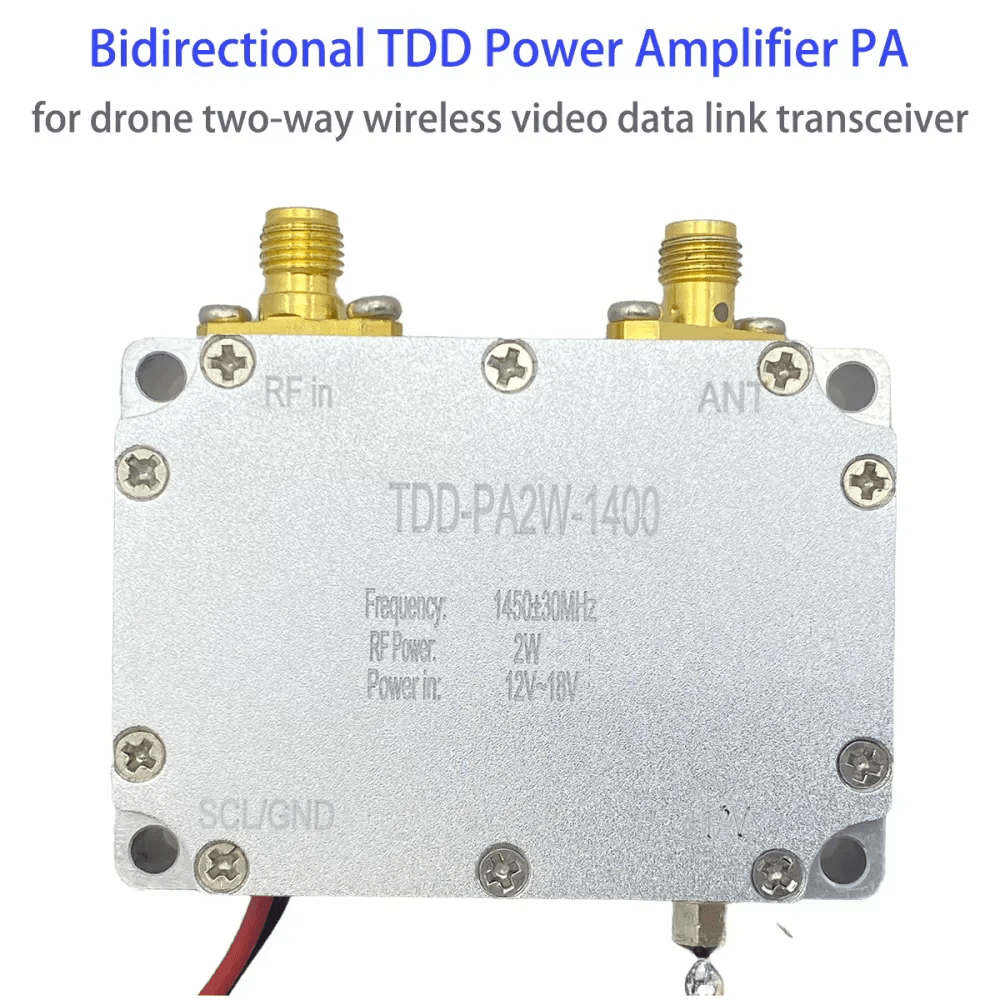

Линейный RF усилитель мощности (PA) мощностью 2Вт, 5Вт или 10Вт представляет собой ключевой компонент в системах беспроводной передачи видео, обеспечивающий значительное усиление сигнала для увеличения дальности передачи. Этот модуль идеально подходит для использования с двухсторонними TDD видео/данными трансиверами в беспилотных летательных аппаратах (UAV), FPV системах и промышленных видеосистемах.
Устройство позволяет адаптировать выходную мощность от 2 до 10 Вт, обеспечивая гибкость в зависимости от требований к дальности и условиям окружающей среды. Оно совместимо с различными частотными диапазонами (800–830 МГц, 1425–1455 МГц), обеспечивая стабильную и надежную работу в профессиональных приложениях.
Модуль выполнен в компактной плате PCBA, которую легко интегрировать в существующую конструкцию трансивера. Он предназначен для промышленного применения, где требуется высокая линейность, низкий уровень искажений и оптимальная эффективность передачи RF сигнала.
Основные характеристики
- Частотные диапазоны: 800–830 МГц, 1425–1455 МГц
- Выходная мощность: 2 Вт (33 дБм), 5 Вт (37 дБм), 10 Вт (40 дБм)
- Входной RF сигнал: 25 ± 2 дБм
- Коэффициент усиления:
- 800 МГц: 13 дБ
- 1400 МГц: 11 дБ
- Согласование с двухсторонними TDD модулями видео/данных
- Компактный форм-фактор PCBA для легкой интеграции
- Высокая линейность и низкий уровень искажений
- Надежная работа в условиях беспилотных летательных аппаратов и промышленных систем
Технические характеристики
| Параметр | Значение |
|---|---|
| Частотный диапазон | 800–830 МГц, 1425–1455 МГц |
| Входная мощность RF | 25 ± 2 дБм |
| Выходная мощность RF | 2 Вт / 5 Вт / 10 Вт |
| Коэффициент усиления | 11–13 дБ |
| Входное сопротивление | 50 Ом |
| Поляризация | V (вертикальная) |
| Максимальная температура | 85°C |
| Размер платы PCBA | Компактный, легко интегрируемый |
Применение
- UAV / FPV дроны: Увеличение дальности передачи видео для коммерческих и промышленных беспилотников.
- Промышленные видеосистемы: Передача высококачественного видео по беспроводной сети на большие расстояния.
- Системы наблюдения и безопасности: Расширение зоны покрытия видеонаблюдения.
- Транспортные и роботизированные платформы: Надежная передача данных и видео в реальном времени.
- Тестовые и исследовательские приложения: Использование в лабораторных условиях и прототипировании RF-систем.
Опции кастомизации
- Настройка выходной мощности: 2 Вт, 5 Вт, 10 Вт
- Индивидуальные частотные диапазоны под проект клиента
- Корпус и сборка под конкретные модули TDD/FPV
- Опциональные системы охлаждения для высоких мощностей
- Специфицированное согласование входного сигнала под уникальные модули
FAQ
Вопрос: Каковы размеры усилителя для проектирования корпуса?
Ответ: Компактная плата PCBA, размеры могут быть предоставлены по запросу для точной интеграции.
Вопрос: Можно ли увидеть реальные фотографии усилителя?
Ответ: Да, реальные изображения доступны для клиентов по запросу.
Вопрос: Используется ли усилитель TQP7M9104 в 2Вт модуле?
Ответ: Нет, для 2Вт используется другой высокоэффективный линейный усилитель, обеспечивающий стабильный RF сигнал.
Преимущества нашего производства
- Более 10 лет опыта разработки RF модулей для беспроводной передачи видео.
- Полный цикл производства: разработка, сборка PCBA, тестирование и кастомизация.
- Высокое качество компонентов и строгий контроль на каждом этапе.
- Гибкая настройка для интеграции с различными дронами, FPV и промышленными системами.
- Доступ к инженерной поддержке для B2B проектов.
Кто нуждается в этом продукте
- Производители UAV и FPV дронов, требующие увеличение дальности видео передачи
- Интеграторы промышленных видеосистем для заводов, складов и транспортных сетей
- Исследовательские лаборатории и разработчики RF решений
- Компании, работающие с системами видеонаблюдения и безопасности
- Любые проекты, где требуется надежная двухсторонняя беспроводная передача данных
