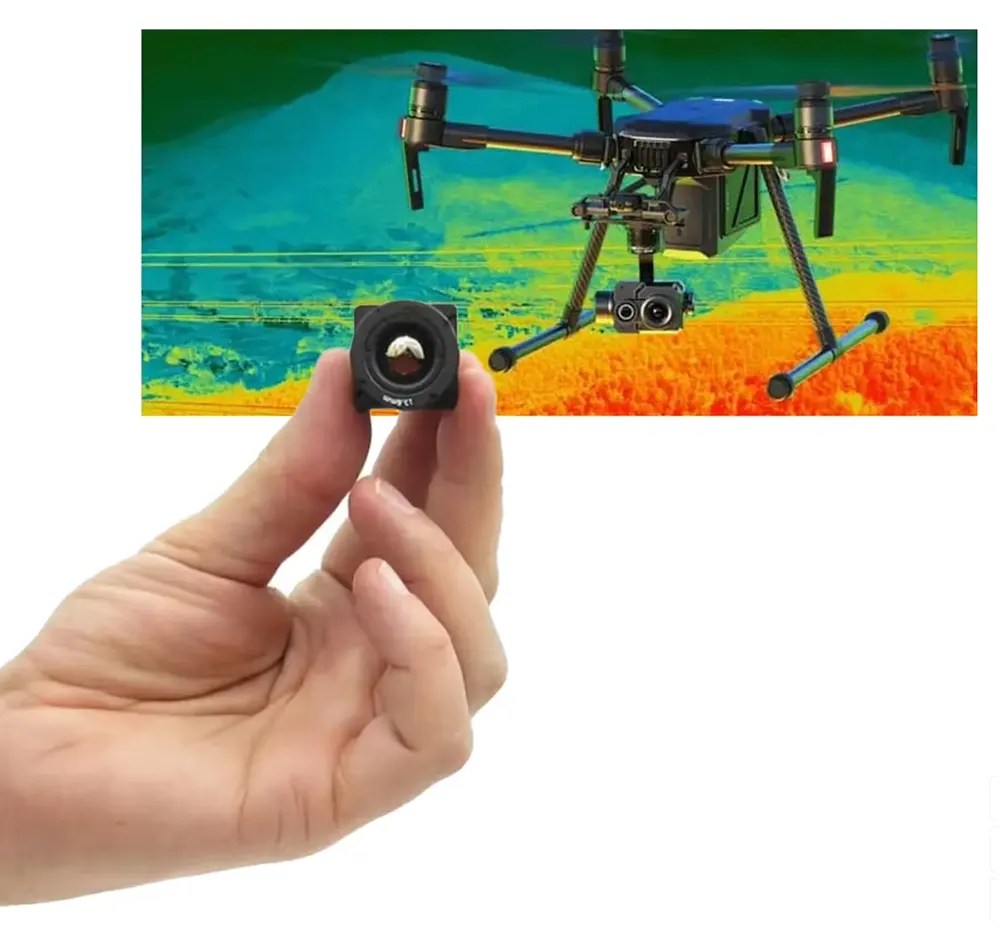

Лучшая мини-камера для дронов с тепловизионной камерой FPV

Аналоговая тепловизионная камера для fpv квадрокоптера, дрона, инфракрасная камера ночного видения

Введение

Наша аналоговая тепловизионная камера для FPV представляет собой миниатюрный интегрированный продукт, характеризующийся небольшими размерами и низким энергопотреблением., которые могут быть интегрированы в различные типы оборудования, например, подвесы для дронов, подвесы для роботов, индивидуальные шлемы, Стручки, и т.д.

Особенность

1. Высокочувствительный неохлаждаемый детектор на основе оксида ванадия, поддержка 256 Икс 192 разрешающая способность (Модель:2036-256), 384 Икс 288 (Модель:2036-384), 640 Икс 512 (Модель:2036-512) является необязательным
2. Поддержка вывода аналогового сигнала
3. Поддержка автоматического, и ручная калибровка и коррекция фона
4. Компактный дизайн для легкой интеграции

Сценарии применения

Интеграция модулей дронов, интеллектуальное оборудование, и т.д

Спецификация

Тепловизионная камера FPV
Тип датчика	Оксид ванадия (голосовая связь) микрокалориметр
разрешение	256 × 192	384 Икс 288	640 Икс 512
Рамки	25 кадров в секунду	50 кадров в секунду	50 кадров в секунду
Pixel Pitch	12мкм
Диапазон ответа	8~14 мкм
NETD	≤50 мК(@25 °С,Ф#1.0)
Параметры объектива	4.0мм F1,06.8мм F1,09.7мм F1,0	9.7мм F1,0	9.1мм F1,0
Поле зрения	4мм:45°(ЧАС)х33°(V)6.8мм:26°(ЧАС)х20°(V)9.7мм:18.1°(ЧАС)х13,6°(V)	9М.М.:26.46°(ЧАС)х19,81°(V)	9М.М.:48.3(ЧАС)х38,6°(V)
Угол обзора (Г*В)	18.1°(ЧАС) ×13,6°(V)，22.6°(D)
Минимальная дистанция фокусировки	2м
Макс. значение диафрагмы	Ф1.0
Дисплей мага
Выходное разрешение	256 × 192
Электронное усиление	× 1，×2，×4，×8 как это сделать?
Электронное усиление	поддержка
Исправление неудачных точек	поддержка
Функция зеркала	от, вертикальный, Горизонтальный, Центр
Улучшение детализации изображения	поддержка
Режим АРУ	гистограмма
Регулировка яркости	поддержка
Режим псевдоцвета	опоры 15 режимы, включая «Белое накаливание», Черная жара, Слияние 1, Радуга, Слияние 2, Железно-красный 1, Железно-красный 2, и т.д
Регулировка контрастности	поддержка
Системная функция
Интерфейс	CVBS
Системный параметр
Температура хранения	-45 ° С ~ + 75 ° С
Влажность при хранении	<90% относительной влажности
Вибрационный шок	Вибрация: синусоидальная вибрация, 10м/с²， 3-осьШок: Половина синусоидальной волны, 15г/11 мс, 3-ось 6-сторонняя
Рабочая температура	-40 °С~80 °С
вес	≤23 г
Размер	≤221 мм×21 мм×39 мм
Потребляемая мощность	≤0,8 Вт
дополнительный уровень расстояния	Напряжение постоянного тока 5 В-17

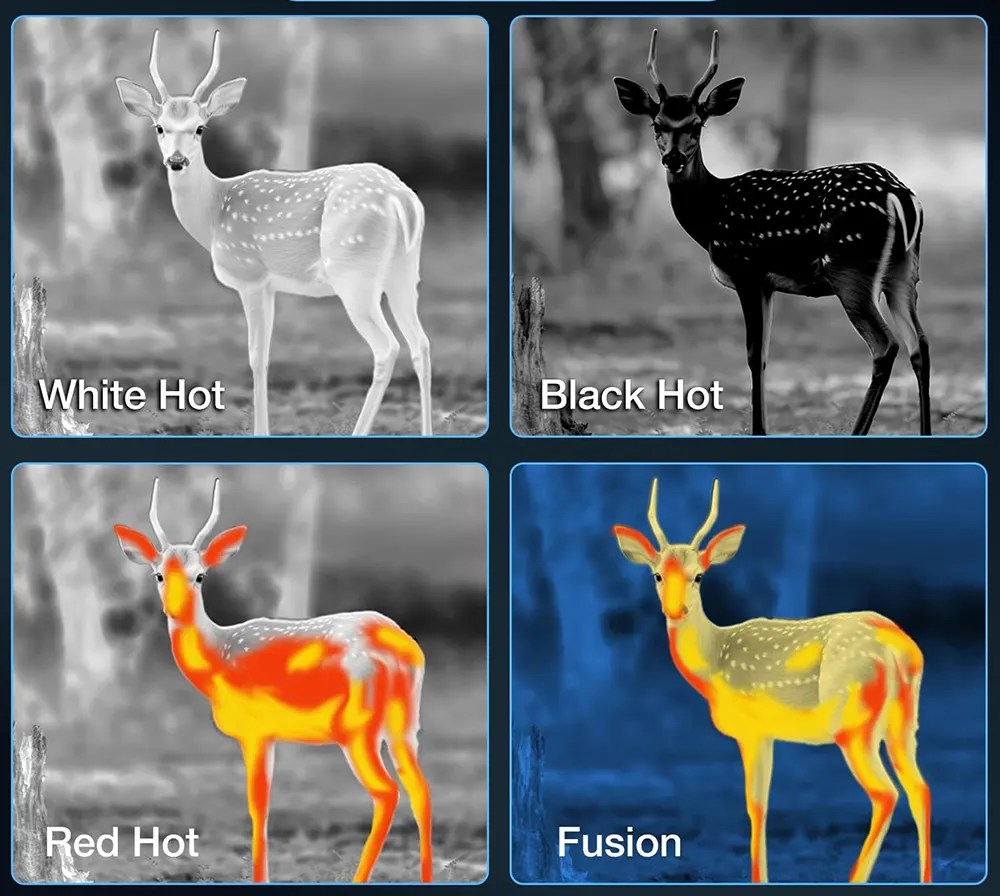

Поддержка 15 Цветной дисплей

0х00: Белая жара
0х01: Черная жара
0х02: Слияние 1
0х03: Радуга
0х04: Слияние 2
0х05: Железный красный 1
0х06: Железный красный 2
0х07: Темно-коричневый
0х08: цвет 1
0х09: цвет 2
0х0А: Лед и пламя
0x0B: Дождь
0х0С: Зеленое тепло
0x0D: Красная жара
0х0Е: Темно-синий

Как изменить цвет, отображаемый тепловизионной камерой？

Определение интерфейса

1	МОЩНОСТЬ	Источник питания постоянного тока 5 ~ 17 В
2	GND	GND
3	CVBS	CVBS
4	UART_TXD	Модуль UART отправляет 3,3 В
5	UART_RXD	Модуль приема UART 3,3В

Размер контакта

Размер структуры

≤39мм×20мм×20мм

вес

вес: 24.5граммов

Настоящее тестовое видео ночью

Вопросы-Ответы

Q: Можете ли вы предоставить мне 3D-файл?? Мне нужно проверить, совместимо ли оно с моим устройством..

А: Пожалуйста, загрузите 3D-файл, используя ссылку ниже.. Скачать Vcan2036-3D.rar

Q: Можете ли вы предложить UVC (USB-видеокласс) заменить видеоразъем CVBS?

А: да.

Q: Может ли ваша тепловизионная камера отображать температуру видео??

А: Конечно, наша тепловизионная камера может отображать температуру. （Максимальная температура, минимальная температура, и среднюю температуру.）Разъем видеовыхода температуры дисплея камеры — UVC.. Если вам нужен разъем CVBS с функцией отображения температуры, мы можем настроить его для вас, но стоимость значительно увеличится.

Q: Как интерфейс настроек камеры? Я планирую перевернуть изображение вверх вниз.

А: Мы можем предварительно настроить переворот вверх-вниз или переворот справа налево., но он эксплуатируется перед отправкой. Пожалуйста, сообщите нам, какая информация вам нужна при размещении заказа..

Q: Будет ли камера работать с моей нынешней системой видео FPV или мне нужна совершенно новая система??

А: Незачем. Определение интерфейса нашей тепловизионной камеры такое же, как и у оригинального интерфейса камеры FPV, и может быть полностью заменено..

Q: Работает ли ваша тепловизионная камера с моим телефоном?? Я хочу использовать его, чтобы проверить, есть ли в номерах отеля скрытые камеры..

А: да, Наша тепловизионная камера может изменить тип разъема видеовыхода в соответствии с вашим мобильным телефоном. Проверка скрытых камер или других скрытых, но рассеивающих тепло устройств не представляет проблем..

Q: Поддерживает ли ваша тепловизионная камера FPV изменение цвета дисплея и функцию цифрового масштабирования??

А: да, Пожалуйста, проверьте детали операции здесь.

Q: Какие размеры доступны для ваших объективов?

А: Мы можем сделать размер объектива: 9.7мм, 15мм, 19мм, 25мм, 35мм, 50мм.

Что такое мини-аналоговая тепловизорная камера для FPV-дронов?

Для каких задач подходит инфракрасная ночная камера для дронов FPV?

Как отличается мини-аналоговая тепловизорная камера от цифровой?

Основное различие在于 технологии передачи данных: аналоговая камера передает сигнал в реальном времени с минимальной задержкой, что критично для FPV-полетов, где важна мгновенная реакция. Цифровые модели могут иметь более высокое качество изображения, но часто с большей задержкой и более сложной настройкой. Также мини-аналоговые камеры обычно более компактные и легкие, что важно для дронов.

Может ли мини-тепловизорная камера работать днем?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением может работать днем. Она регистрирует различия температур объектов, поэтому даже при ярком солнце будет отображать тепловые контрасты, что может быть полезно для определения нагретых участков (например, в электрооборудовании или растениях).

Какова разрешение мини-аналоговой тепловизорной камеры для дронов FPV?

Разрешение обычно варьируется в пределах 160×120 или 320×240 пикселей для компактных моделей. Это достаточное для получения чётких тепловых изображений в условиях темноты, учитывая миниатюрность устройства и специфику использования на FPV-дронах, где важна скорость передачи сигнала, а не сверхвысокое разрешение.

Какова дальность видимости инфракрасной ночной камеры для FPV-дронов?

Дальность видимости зависит от модели, но в среднем она составляет от 50 до 200 метров в полной темноте. Некоторые улучшенные версии могут достигать больших расстояний, особенно при хорошем погодных условиях. Важно учитывать, что дождь, туман или дым могут немного снизить эффективную дальность.

Совместима ли мини-аналоговая тепловизорная камера с любым FPV-дроном?

Большинство мини-аналоговых тепловизорных камер для FPV-дронов разработаны с учетом стандартных размеров и интерфейсов, поэтому они совместимы с большинством квадрокоптеров FPV, которые имеют место для установки дополнительных камер. Однако рекомендуется проверять спецификации вашего дрона (вес, размер крепления, напряжение питания) перед покупкой.

Сколько весит мини-аналоговая тепловизорная камера для дронов?

Вес обычно колеблется от 8 до 20 граммов, что делает ее идеально подходящей для миниатюрных FPV-дронов, где каждый грамм играет роль. Легкий вес не влияет на подъемную силу и маневренность квадрокоптера.

Как питать мини-аналоговую тепловизорную камеру на FPV-дроне?

Она питается от батарей дрона, обычно через стандартный разъем (например, JST) с напряжением 5-12 В. Это удобно, так как не требуется дополнительных источников питания, что упрощает установку и уменьшает общий вес системы.

Можно ли подключить мини-тепловизорную камеру к видеопередатчику FPV?

Да, мини-аналоговая тепловизорная камера для FPV-дронов специально разработана для подключения к аналоговым видеопередатчикам. Она имеет стандартный аналоговый выход (PAL или NTSC), который легко интегрируется в систему передачи видеосигнала FPV, обеспечивая мгновенную передачу тепловизорных изображений на пульт.

Какой угол обзора у мини-аналоговой тепловизорной камеры?

Угол обзора обычно составляет от 60 до 90 градусов, что оптимально для маневренных полетов на FPV-дроне. Это позволяет получить достаточно широкий обзор, чтобы ориентироваться в пространстве, не теряя детали тепловых изображений.

Требуется ли дополнительное ПО для работы с тепловизорной камерой FPV?

Нет, для базовой работы мини-аналоговой тепловизорной камеры для FPV-дронов с инфракрасным ночным видением дополнительное программное обеспечение не требуется. Она работает в режиме плагин-энд-плей: после установки и подключения к видеосигналу начинает передавать тепловые изображения сразу. Некоторые модели могут иметь регулировки контраста или яркости через физические кнопки.

Как защитена мини-аналоговая тепловизорная камера от внешних воздействий?

Большинство моделей оснащены прочным корпусом из пластика или металла, устойчивым к мелким ударам и пыли. Некоторые также имеют водонепроницаемость класса IP65 или выше, что позволяет использовать камеру в дождь или влажных условиях, что важно для эксплуатации на дроне в разных погодных условиях.

Как влияет погода на работу инфракрасной ночной камеры для дронов?

Туман, тяжелый дождь или снег могут немного снизить качество изображения и дальность видимости, так как инфракрасные лучи рассеиваются на частицах воды или пыли. Однако в сравнении с обычными камерами, тепловизорная камера демонстрирует значительно лучшие результаты в неблагоприятных погодных условиях, особенно в темноте.

Можно ли использовать тепловизорную камеру вместе с обычной камерой FPV?

Да, многие пилоты устанавливают как мини-аналоговую тепловизорную камеру, так и обычную камеру FPV на дрон, чтобы быстро переключаться между режимами в зависимости от освещенности. Это особенно полезно при переходе от дня к ночи или в условиях переменной освещенности (например, в лесу с тенью).

Какова продолжительность работы тепловизорной камеры на одном заряде дрона?

Продолжительность работы мини-аналоговой тепловизорной камеры для FPV-дронов зависит от энергопотребления самой камеры (обычно 1-3 Вт) и емкости батарей дрона. В среднем она незначительно уменьшает общую продолжительность полета (на 2-5 минут), так как энергопотребление минимальное.

Как установить мини-аналоговую тепловизорную камеру на FPV-дрон?

Установка проста: камера оснащена стандартными креплениями (например, через отверстия для винтов или адаптеры на 30 мм). Нужно закрепить ее на корпусе дрона (чаще всего на передней части), подключить кабели питания и видеосигнала к соответствующим разъемам на плате контроллера или видеопередатчике. Руководство по установке обычно сопровождает каждый экземпляр.

Сколько стоит мини-аналоговая тепловизорная камера для FPV-дронов?

Цена варьируется в зависимости от производителя и характеристик, но в среднем составляет от 50 до 150 долларов. Это делает ее доступной для широкого круга пилотов FPV, от новичков до профессионалов, которые нуждаются в ночном видении.

Какие производители мини-аналоговых тепловизорных камер для дронов值得推荐？

Популярные производители включают FLIR (в их линейке есть компактные модели), Seek Thermal, и некоторые специализированные бренды для FPV, такие как Caddx или Runcam, которые выпускают мини-аналоговые тепловизорные камеры, оптимизированные для дронов.

Может ли тепловизорная камера обнаруживать живых существ в темноте?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением отлично обнаруживает живых существ (человек, животные), так как они испускают тепло. На тепловом изображении они будут выделяться ярким цветом (зависит от палитры) на фоне холодных объектов, что делает ее идеальной для поисковых операций или наблюдения за дикими животными.

Как меняется цветовая палитра на тепловизорной камере FPV?

Большинство мини-аналоговых тепловизорных камер для FPV-дронов имеют несколько предустановленных цветовых палитр (например, белый-черная, ирония, радуга). Палитры можно переключать через физические кнопки на камере или (в некоторых моделях) через пульт управления. Это позволяет адаптировать изображение под конкретные условия (например, контрастная палитра для тумана).

Подходит ли мини-аналоговая тепловизорная камера для новичков в FPV?

Да, она подходит для новичков. Мини-аналоговая тепловизорная камера проста в установке и использовании, не требует сложной настройки, а возможность видеть в темноте делает ночные полеты более безопасными и доступными для начинающих пилотов.

Какова частота обновления кадров у тепловизорной камеры для дронов FPV?

Частота обновления кадров обычно составляет 30 кадров в секунду, что достаточное для плавного изображения при полете на FPV-дроне. Это предотвращает размытие и делает управление дроном более точным, особенно в динамичных маневрах.

Может ли камера регистрировать различия температур?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением специально разработана для регистрации различий температур объектов. Она отображает теплые участки ярче, а холодные — темнее, что позволяет идентифицировать нагретые элементы (например, перегретые компоненты двигателя или теплые источники в темноте).

Какова минимальная температура, которую может зарегистрировать камера?

Минимальная температура, которую может зарегистрировать большинство мини-аналоговых тепловизорных камер, составляет около -20°C. Это покрывает практически все условия эксплуатации в природе, включая холодные зимние ночи, что делает камеру универсальной для разных климатических зон.

А максимальная температура?

Максимальная регистрируемая температура обычно достигает 150-200°C, что достаточное для большинства задач: наблюдения за животными, проверки тепловых потерь, поисковых операций. Для специальных задач (например, проверка промышленного оборудования) существуют модели с большим диапазоном.

Нужно ли калибровать тепловизорную камеру FPV?

Калибровка не требуется в обычном использовании. Мини-аналоговая тепловизорная камера для FPV-дронов уже откалибрована на заводе. Однако при длительной эксплуатации или после сильных перепадов температуры может потребоваться кратковременная калибровка (часто автоматическая), которая выполняется при выключении и включении камеры.

Как влияет свет на работу тепловизорной камеры ночью?

Обычный искусственный свет (фары, фонари) практически не влияет на работу мини-аналоговой тепловизорной камеры, так как она регистрирует инфракрасное излучение, а не видимый свет. Это позволяет использовать камеру в условиях смешанного освещения (например, у улиц с фонарями) без искажений изображения.

Можно ли записывать видео с тепловизорной камеры на дроне?

Да, если на FPV-дроне установлен видеозаписист (DVR) или подключен внешний ресивер с записью, то видео с мини-аналоговой тепловизорной камеры можно записать. Это удобно для анализа полетов, сохранения данных о найденных объектах или создания контента.

Какой кабель нужен для подключения камеры к видеопередатчику?

Для подключения мини-аналоговой тепловизорной камеры к видеопередатчику FPV используется стандартный коаксиальный кабель с разъемами RCA или MCX, который обычно поставляется вместе с камерой. Это обеспечивает надежную передачу аналогового видеосигнала с минимальными потерями.

Может ли камера работать в условиях низких температур (ниже нуля)?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением проектируется для работы в широком диапазоне температур, включая низкие (часто от -20°C до +50°C). Это позволяет использовать дрон с камерой в зимние месяцы или холодных климатических зонах без потери функциональности.

Какова длина кабелей, поставляемых с камерой?

Длина кабелей обычно составляет 10-30 см, что достаточно для установки на большинстве FPV-дронов. Если нужно больше, можно использовать расширения с аналогичными разъемами, не теряя качества сигнала.

Можно ли регулировать яркость и контрастность изображения?

Да, многие модели мини-аналоговых тепловизорных камер для FPV-дронов имеют регулировки яркости и контрастности через физические рычаги или кнопки на корпусе. Это позволяет адаптировать изображение под конкретные условия освещения (например, увеличить контраст в тумане).

Как влияет высота полета на качество тепловизорного изображения?

При увеличении высоты полета размер объектов на тепловом изображении уменьшается, но сама четкость остается стабильной, если дрон находится в пределах дальности видимости камеры (50-200 метров). Для детального просмотра объектов рекомендуется снижать высоту, чтобы увеличить размер изображения на экране.

Может ли камера быть повреждена при падении дрона?

Корпус мини-аналоговой тепловизорной камеры для FPV-дронов разработан для защиты внутренних компонентов от легких падений и ударов. Однако при сильных столкновениях (с высокой высоты или на твердые поверхности) возможна поломка, поэтому рекомендуется использовать дополнительные защитные крепления или оболочки для повышения прочности.

Какова гарантия на мини-аналоговую тепловизорную камеру?

Гарантия обычно составляет 12 месяцев от производителя, что покрывает заводские дефекты и неисправности, возникшие в процессе нормального эксплуатации. Проверка условий гарантии рекомендуется у конкретного продавца.

Можно ли заменить линзу на тепловизорной камере?

В большинстве случаев линзы на мини-аналоговых тепловизорных камерах для FPV-дронов не подлежат замене, так как они интегрированы в корпус и оптимизированы для конкретной модели. Это связано с тем, что линза подбирается под тепловизорный сенсор, и замена может привести к снижению качества изображения.

Как очистить линзу камеры от пыли или влаги?

Для очистки линзы используйте мягкую сухую ткань (например, микрофибровую) или специальные салфетки для оптики. Не используйте агрессивные чистящие средства или воду, чтобы не повредить защитное покрытие линзы. При наличии влаги (например, после дождя) сначала обсушите камеру, затем аккуратно очистите.

Может ли камера работать с батарейками низкого напряжения?

Мини-аналоговая тепловизорная камера для FPV-дронов обычно работает в диапазоне напряжений 5-12 В, поэтому при снижении напряжения батарей дрона ниже 5 В возможна потерей стабильности работы или полное отключение. Рекомендуется следить за уровнем заряда батарей, чтобы избежать такого situations.

Какова площадь сенсора тепловизорной камеры?

Площадь сенсора у мини-аналоговых моделей обычно небольшая (например, 160×120 или 320×240 пикселей), что обусловлено миниатюрностью устройства. Это достаточное для получения качественных тепловых изображений в условиях темноты, не увеличивая вес и размер камеры.

Можно ли использовать камеру для проверки тепловых потерь в зданиях?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением отлично подходит для проверки тепловых потерь в зданиях. При полете вокруг здания она покажет теплые участки (где тепло выходит) ярче, что позволяет идентифицировать некачественные места утепления, трещины или повреждения окон.

Какова разница между тепловизорной камерой и инфракрасной ночной камерой?

Тепловизорная камера регистрирует тепло, испускаемое объектами, и отображает его в виде тепловых изображений, не требуя внешнего источника света. Инфракрасная ночная камера (не тепловизорная) использует инфракрасный светодиод для освещения сцены и затем захватывает отраженный инфракрасный свет, то есть требует источник света, который может быть обнаружен другими устройствами.

Может ли камера видеть через стены или плотные объекты?

Нет, мини-аналоговая тепловизорная камера для FPV-дронов не может видеть через стены или плотные объекты, так как инфракрасные лучи не проникают через такие материалы. Она регистрирует тепло только на поверхности объектов, поэтому используется для внешнего наблюдения.

Как выбрать мини-аналоговую тепловизорную камеру для своего FPV-дрона?

Определите основные задачи (ночьные полеты, поисковые операции, проверка тепловых потерь), проверьте совместимость с вашим дроном (вес, крепления, напряжение), сравните разрешение, дальность видимости и угол обзора разных моделей, а также обратите внимание на отзывы пользователей о надежности и качестве изображения.

Может ли камера работать в режиме постоянного включенного состояния?

Да, камера может работать в режиме постоянного включенного состояния, пока батарейка дрона заряжена. Однако длительное включение без перерыва может привести к небольшому нагреву корпуса, но это не влияет на долговременную надежность при нормальной эксплуатации.

Какова потребляемая мощность тепловизорной камеры?

Потребляемая мощность обычно составляет 1-3 Вт, что минимально влияет на общую энергоемкость батарей дрона. Это делает камеру энергоэффективной и позволяет использовать ее в течение всего полета без значительного снижения продолжительности.

Может ли камера быть использована на других устройствах, кроме FPV-дронов?

Да, мини-аналоговая тепловизорная камера для FPV-дронов с инфракрасным ночным видением может быть использована на других мобильных платформах (например, роботах, квадрокоптерах для других целей), если они поддерживают питание 5-12 В и могут подключить аналоговый видеосигнал.

Как найти официального дилера тепловизорных камер для FPV-дронов?

Официальных дилеров можно найти на сайтах производителей (например, FLIR, Seek Thermal) в разделе «Продавцы» или через авторизованные онлайн-магазины, специализирующиеся на электронике для дронов и FPV-оборудовании. Рекомендуется покупать у проверенных продавцов для гарантии подлинности продукции.

Может ли камера работать в условиях сильного ветра?

Да, сильный ветер не влияет на работу мини-аналоговой тепловизорной камеры, так как она защищена корпусом и крепится на дроне. Однако при сильных порывах ветра качество изображения может ухудшиться из-за нестабильности полета дрона, но это связано с управлением дроном, а не с камерой.

Как часто нужно проводить техническое обслуживание камеры?

Техническое обслуживание не требуется в обычном режиме. Достаточно регулярно очищать линзу от пыли и проверять крепления на прочность. При обнаружении повреждений корпуса или кабелей рекомендуется обращаться к специалистам для ремонта.

Может ли камера быть использована для охоты в ночное время?

В зависимости от законодательства страны, использование мини-аналоговой тепловизорной камеры для FPV-дронов при охоте может быть регулировано или запрещено. Перед использованием рекомендуется ознакомиться с местными правилами и ограничениями, чтобы избежать нарушений закона.

Каковы преимущества мини-аналоговой тепловизорной камеры перед цифровой для FPV?

Преимущества включают минимальную задержку сигнала (критическую для FPV), простоту установки и использования, меньший вес и размер, а также более низкую стоимость. Эти характеристики делают аналоговую камеру более подходящей для динамичных ночных полетов на дроне.
