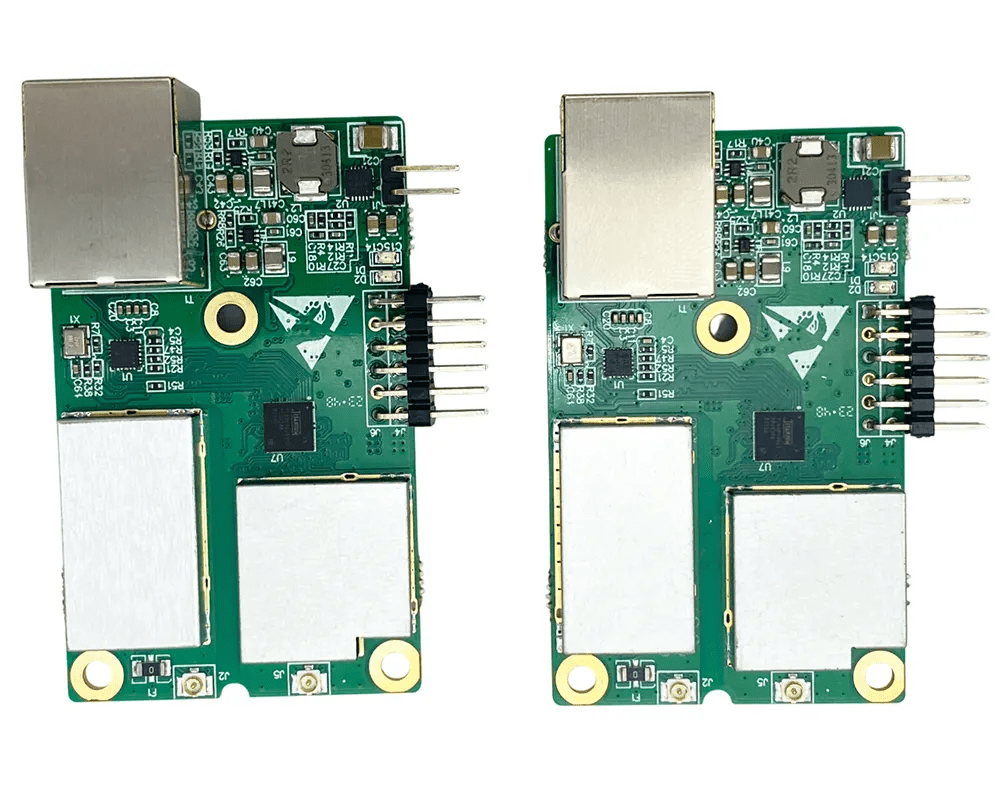

Модуль беспроводного приемопередатчика COFDM IP FDD с двумя различными частотами для восходящей линии связи

FAQ

1. Что это за устройство? (COFDM модуль)

Это беспроводной модуль прозрачной передачи Ethernet данных и видео, использующий технологию COFDM и FDD для надежной связи на 100 Мбит/с через RJ45.

2. Какую технологию использует модуль для беспроводной передачи? (COFDM преимущества)

Модуль использует COFDM (Coded Orthogonal Frequency Division Multiplexing), что обеспечивает высокую устойчивость к помехам, многолучевому распространению и подходит для нестабильных условий связи.

3.Что означает FDD в описании модуля? (FDD технология)

FDD (Frequency Division Duplexing) означает, что для восходящего (Uplink) и нисходящего (Downlink) каналов используются две разные частоты, что позволяет осуществлять полнодуплексную двустороннюю передачу данных и видео одновременно.

4.Какова скорость передачи данных по Ethernet? (100Mbps RJ45)

Модуль обеспечивает пропускную способность до 100 Мбит/с через стандартные интерфейсы RJ45.

5. Какие интерфейсы есть на передатчике и приемнике? (RJ45 UART)

И передатчик (Transmitter), и приемник (Receiver) оснащены портом RJ45 (Ethernet) и UART интерфейсом для данных и управления.

6.Как подключить IP-камеру к этому модулю? (IP камера передатчик)

Подключите IP-камеру к порту RJ45 передатчика (Transmitter). Модуль будет беспроводным образом передавать видеопоток на приемник (Receiver) по технологии COFDM.

7. Можно ли передавать только данные, а не видео? (Данные RJ45)

Да. К порту RJ45 передатчика можно подключить любой источник данных с Ethernet интерфейсом (не только камеру), и данные будут прозрачно переданы на приемник.

8.Как принять видео на стороне приемника? (Приемник UDP PC)

Подключите приемник (Receiver) через RJ45 к сети ПК или видеорегистратору. Видеопоток передается по протоколу UDP и может воспроизводиться на PC с помощью поддерживаемого ПО или плеера.

9.Можно ли изменять рабочую частоту модуля? (Настройка частоты UART)

Да, рабочие частоты как передатчика, так и приемника можно гибко настраивать через UART интерфейс с помощью AT-команд.

10.В каком диапазоне доступны частоты? (Частотный диапазон 170-860Mhz)

Модуль поддерживает широкий частотный диапазон от 170 МГц до 860 МГц, что позволяет выбрать оптимальную частоту в зависимости от региона и условий.

11.Какие частоты установлены по умолчанию? (Частота по умолчанию 340Mhz 590Mhz)

По умолчанию передатчик (TX) работает на 340 МГц, а приемник (RX) — на 590 МГц (или наоборот, в зависимости от конфигурации FDD).

12. Почему две разные частоты? (FDD две частоты)

Использование двух разных частот (FDD) для передачи (Uplink) и приема (Downlink) исключает взаимные помехи и позволяет осуществлять одновременную двустороннюю связь.

13.Сколько антенн у модуля и зачем? (Две антенны TX RX)

Модуль имеет две антенны: одна для передачи (TX), одна для приема (RX). Это необходимо для реализации FDD и эффективного разделения каналов.

14.Используются ли фильтры в модуле? (BPF фильтр)

Да, для обеспечения чистоты сигнала и минимизации помех модуль использует полосовые фильтры (BPF — Band Pass Filter) на пути как передатчика, так и приемника.

15.Можно ли менять частоту дистанционно без перезагрузки? (Дистанционная настройка частоты)

Да! Ключевая особенность — возможность дистанционной настройки частоты через UART интерфейс без необходимости выключения питания (без перезагрузки).

16.Поддерживается ли двусторонняя передача данных? (Двусторонняя передача)

Да, благодаря технологии FDD и наличию TX/RX антенн, модуль поддерживает полнодуплексную двустороннюю передачу данных и видео.

17.Что такое «прозрачная передача Ethernet»? (Прозрачная передача)

Это означает, что модуль работает как «невидимый» беспроводной кабель. Данные, поступающие на RJ45 порт передатчика, прозрачно передаются на RJ45 порт приемника, сохраняя структуру Ethernet-пакетов.

18.Работает ли команда Ping через этот модуль? (CMD Ping)

Да, модуль поддерживает прохождение ICMP пакетов. Вы можете успешно выполнять команду Ping между устройствами, подключенными к передатчику и приемнику через RJ45, и получать ответ (response).

19.Есть ли в модуле встроенный усилитель мощности (PA)? (Без усилителя мощности)

Нет, данный базовый модуль не включает в себя встроенный усилитель мощности (Power Amplifier — PA). Выходная мощность типична для модулей без PA.

20.Поддерживает ли модуль одностороннюю (симплексную) передачу? (Односторонняя передача)

Да, модуль можно настроить на работу в режиме односторонней (симплексной) направленной передачи данных или видео, если это требуется задачей.

21. Как осуществляется управление модулем? (UART управление)

Основное управление и конфигурация модуля (настройка частоты, режима работы и т.д.) осуществляется через UART интерфейс с помощью специальных AT-команд.

22.Какое напряжение питания требуется? (Напряжение питания)

Типичное напряжение питания модуля составляет 5V или 12V (точное значение уточняйте в спецификации конкретной модели). Потребляемый ток зависит от режима работы.

23.Какое расстояние связи обеспечивает модуль? (Дальность связи COFDM)

Дальность связи сильно зависит от выходной мощности (при использовании внешнего PA), чувствительности приемника, частоты, антенн и условий среды (ЛОС/NLOS). COFDM эффективен в сложных условиях.

24.Подходит ли модуль для передачи HD-видео? (Видео передача 100Mbps)

Пропускной способности 100 Мбит/с достаточно для передачи HD (720p, 1080p) видеопотоков с большинства IP-камер по беспроводному каналу COFDM.

25. Можно ли использовать модуль с дронами (БПЛА)? (Применение БПЛА)

Да, компактные размеры, устойчивость COFDM к помехам и доплеровскому сдвигу, а также возможность настройки частоты делают модуль подходящим для систем передачи данных и видео с БПЛА.

26. Как подключить UART устройство к модулю? (UART данные)

Подключите устройство (датчик, контроллер) к UART интерфейсу передатчика или приемника. Данные с UART будут передаваться по беспроводному каналу на парный модуль и доступны на его UART порту.

27.Передает ли модуль данные с UART и Ethernet одновременно? (Данные UART RJ45)

Да, модуль может передавать данные как с Ethernet (RJ45), так и с UART интерфейса одновременно по одному беспроводному каналу COFDM.

28.Как настроить разные частоты для Uplink и Downlink? (Настройка FDD частот)

Через UART интерфейс с помощью AT-команд задаются конкретные частоты для передачи (TX Frequency) и приема (RX Frequency) на каждом модуле, обеспечивая FDD пару.

29. Какое ПО нужно для настройки модуля? (UART конфигурация)

Для настройки через UART достаточно любого терминального ПО (например, PuTTY, Tera Term, Arduino Serial Monitor) на ПК или микроконтроллере, поддерживающего обмен по UART.

30.Можно ли использовать модуль в помещении? (Применение помещение)

Да, модуль можно использовать как в помещении, так и на открытом воздухе. COFDM хорошо справляется с отражениями сигнала внутри зданий.

31. Нужна ли регистрация частоты? (Частотное регулирование)

 Обязательно уточните разрешенные для использования частоты в вашем регионе (РЭЦ, ФСО и т.д.) перед выбором и настройкой рабочей частоты модуля (170-860 МГц). Ответственность лежит на пользователе.

32.Какие антенны рекомендованы? (Антенны TX RX)

Рекомендуются внешние антенны с коэффициентом усиления, соответствующим выбранной частоте (170-860 МГц) и поляризации. Антенны подключаются к разъемам TX и RX модуля.

33.Какова выходная мощность передатчика (RF Power)? (Выходная мощность)

Выходная мощность типична для модулей без PA (обычно в диапазоне +20dBm .. +23dBm / ~100-200mW). Точное значение уточняйте в спецификации.

34.Какова чувствительность приемника? (Чувствительность приемника)

Чувствительность приемника обычно высокая (например, -110 dBm @ 1e-6 BER для определенной скорости/полосы). Точное значение зависит от настроек и уточняется в даташите.

35.Какая полоса пропускания канала? (Полоса канала COFDM)

Полоса пропускания канала COFDM обычно составляет 2 МГц, 4 МГц, 8 МГц (или аналогичные). Конкретное значение и его влияние на скорость уточняйте в документации.

36.Поддерживает ли модуль шифрование данных? (Безопасность передачи)

Уточните в спецификации. Некоторые версии модулей могут поддерживать базовое шифрование на уровне COFDM (например, AES). По умолчанию передача может быть открытой.

37.Какова задержка (latency) при передаче видео? (Задержка передачи)

Задержка при передаче через COFDM модуль обычно низкая (десятки миллисекунд), что приемлемо для большинства приложений видеонаблюдения в реальном времени.

38.Можно ли объединить несколько пар модулей в одну сеть? (Масштабирование сети)

Базовый сценарий — точка-точка (1 передатчик — 1 приемник). Создание сетей (точка-многоточка, ретрансляция) обычно требует более сложного ПО/аппаратной логики, не всегда поддерживаемой напрямую.

39.Какой протокол используется для передачи Ethernet? (Ethernet прозрачный мост)

Модуль работает как прозрачный мост (Layer 2 Bridge). Он передает Ethernet-кадры «как есть», поддерживая ARP, Ping (ICMP), UDP, TCP/IP и другие протоколы поверх Ethernet.

40.Можно ли передавать аудио вместе с видео? (Аудио передача)

Да, если аудиопоток встроен в видеопоток IP-камеры (например, по RTSP) или передается как отдельные данные через Ethernet или UART, он будет передан вместе с видео.

41.Есть ли индикаторы работы на модуле? (Индикаторы статуса)

Обычно модули имеют светодиодные индикаторы для отображения статуса питания (PWR), состояния Ethernet линка (LINK/ACT), активности UART и состояния беспроводного соединения (RF).

42.Какая максимальная скорость на UART интерфейсе? (Скорость UART)

Скорость UART настраивается (например, 9600, 19200, 38400, 57600, 115200 бод). Максимальная полезная скорость передачи данных по UART зависит от общей загрузки беспроводного канала.

43. Как модуль обрабатывает потерю связи? (Устойчивость к разрывам)

 COFDM устойчив к временным замираниям. При полной потере связи Ethernet линк на стороне приемника обычно теряется. После восстановления RF связи, Ethernet соединение должно автоматически восстановиться.

44.Нужен ли специальный софт для приема видео на ПК? (UDP плеер PC)

Для просмотра видео, передаваемого по UDP, на PC можно использовать стандартные медиаплееры (VLC, FFplay) или специализированное ПО видеонаблюдения, поддерживающее потоковое UDP-видео.

45.Можно ли использовать модуль для создания беспроводного моста между двумя сетями? (Беспроводной мост RJ45)

Да, именно для этого он и предназначен. Подключите сегмент сети А к RJ45 передатчика, сегмент сети Б к RJ45 приемника — модули создадут прозрачный беспроводной мост между ними.

46.Какие типы кабелей использовать для RJ45? (Ethernet кабель)

Используйте стандартные патч-корды Ethernet (Cat 5e / Cat 6) с разъемами RJ45 для подключения устройств к портам модуля.

47.Что означает «broadband» в описании модуля? (Широкополосный COFDM)

Термин «broadband» (широкополосный) указывает, что модуль использует относительно широкую полосу частот (2/4/8 МГц) для передачи данных, что характерно для COFDM и позволяет достигать высокой скорости (100 Мбит/с).

48.Какой тип модуляции используется внутри COFDM? (COFDM модуляция)

 COFDM использует множество поднесущих. На каждой поднесущей обычно применяется QPSK, 16QAM или 64QAM модуляция. Выбор влияет на скорость и устойчивость. Конкретика — в документации.

49. Где найти документацию и AT-команды? (Документация модуля)

Исчерпывающую документацию, включая список AT-команд для настройки через UART, следует запрашивать у поставщика или производителя модуля.

50.Есть ли демонстрационные видео работы модуля? (Youtube демонстрация)

Да, демонстрационные видео (video), показывающие работу модуля, включая передачу видео и выпол
