Плата конвертера аналогового видео CVBS → IP Ethernet

Лёгкий ультранизколатентный видеокодер для FPV-дронов, БПЛА, CCTV и промышленных систем

Краткое описание продукта

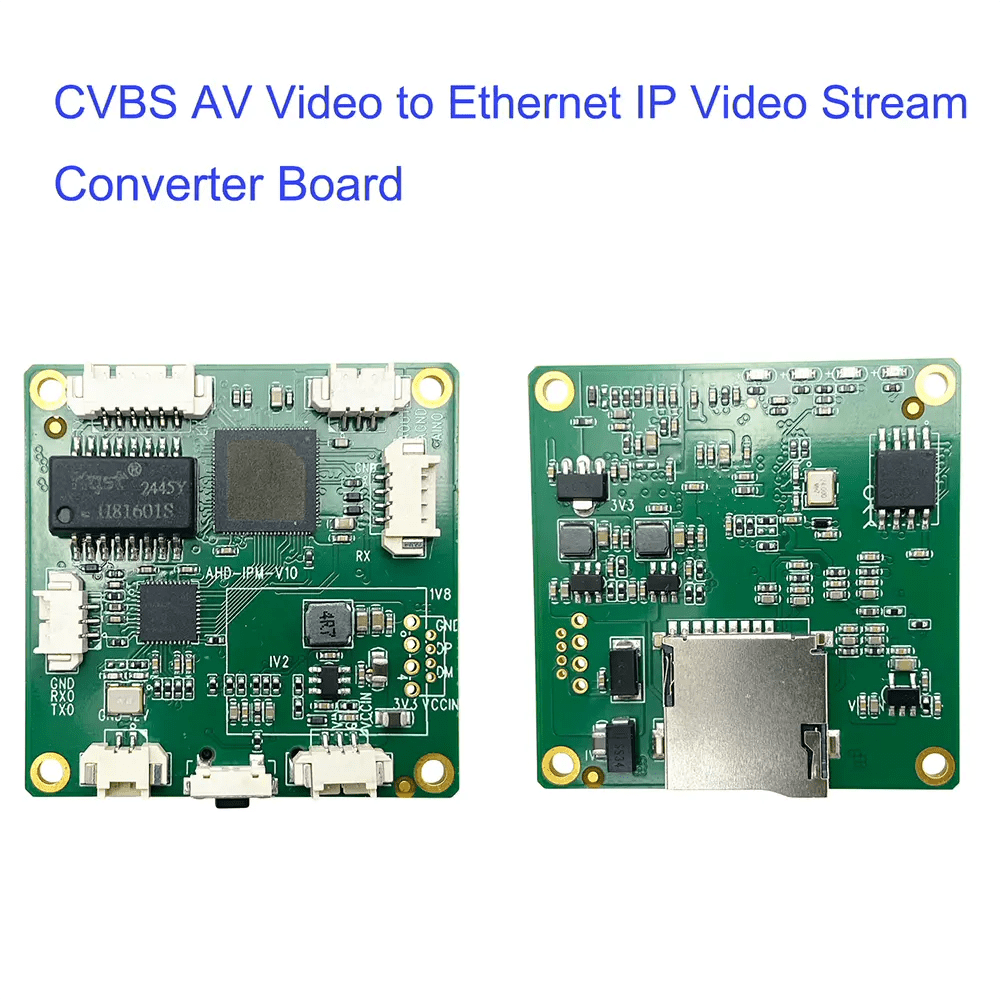

Плата конвертера аналогового видео CVBS/AV в IP-видеопоток по Ethernet
Плата конвертера аналогового видео CVBS/AV в IP-видеопоток по Ethernet

Данная плата конвертера предназначена для преобразования аналогового композитного видеосигнала CVBS (AV) в цифровой IP-видеопоток по Ethernet с использованием кодеков H.264 / H.265 (HEVC).
Устройство отличается очень малым весом (всего 9,5 г), компактными размерами и низкой задержкой, что делает его идеальным решением для FPV-дронов, БПЛА, мобильных платформ, транспортных систем и встраиваемых проектов.

⚠️ Важно: плата оптимизирована для CVBS (PAL / NTSC).
AHD / TVI не поддерживаются в FPV-режиме, не рекомендуется использовать с FPV-приёмниками с нестабильным аналоговым сигналом.

Основные области применения (Application)

FPV и беспилотные летательные аппараты (UAV / Drone FPV)

  • Преобразование сигнала аналоговой FPV-камеры CVBS в IP-поток
  • Передача видео по Ethernet / Wi-Fi / 4G
  • Использование в наземных станциях, ретрансляторах, мобильных командных пунктах
  • Интеграция с IP-системами мониторинга

Модернизация аналоговых систем видеонаблюдения

  • Апгрейд старых CCTV-камер CVBS до IP
  • Совместимость с NVR, ONVIF, RTSP
  • Удалённый просмотр через ПК и мобильные устройства

Промышленное и транспортное видеонаблюдение

  • Видеомониторинг производственных линий
  • Камеры на транспорте, спецтехнике, роботах
  • Работа в широком диапазоне напряжений и температур

Инфракрасные и тепловизионные камеры

  • Поддержка любых камер с CVBS-выходом
  • Сетевое распространение видеопотока

Ключевые преимущества (Features)

  • Поддержка кодирования H.265 / H.264
  • Ультранизкий битрейт при высоком качестве изображения
  • Поддержка разрешений:
    • 1920×1080 @ 30 / 25 fps
    • 1280×720 @ 30 / 25 fps
    • PAL / NTSC CVBS
  • Низкая задержка — оптимально для FPV и телеметрии
  • Поддержка RTSP / UDP / ONVIF / GB28181 / MQTT / WebRTC
  • Основной и дополнительный видеопоток (Dual Stream)
  • Двусторонняя аудиосвязь (MIC + LINE OUT)
  • Поддержка TF-карты до 256 ГБ
  • Работа в диапазоне DC 6–24 В, поддержка PoE
  • Возможность расширения: Wi-Fi / 4G / GPS через USB
  • Вес всего 9,5 г — идеально для дронов

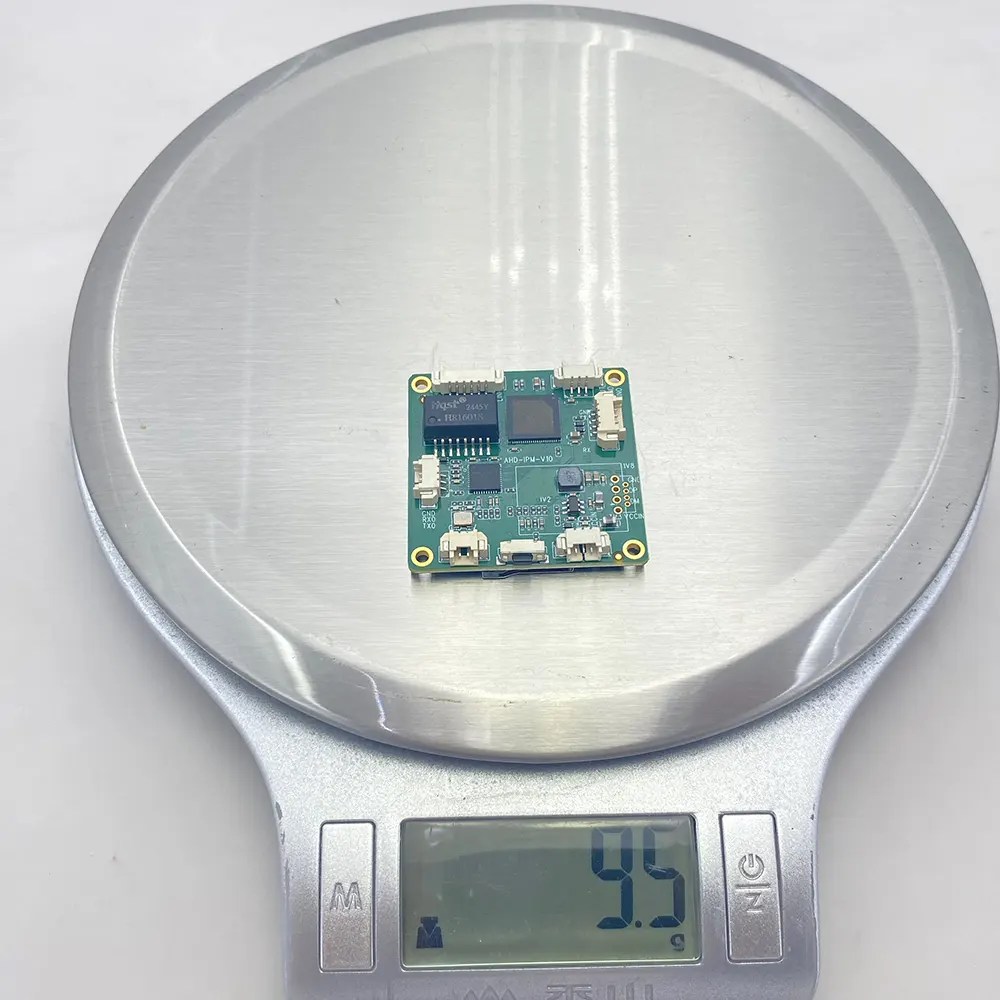

Очень лёгкий модуль преобразования аналогового видео в сетевой IP-видеопоток, всего 9,5 г
Очень лёгкий модуль преобразования аналогового видео в сетевой IP-видеопоток, всего 9,5 г

Технические характеристики (Specification)

Процессор:
SSC335

Чип видеозахвата:
PR2000K (CVBS)

Видео кодирование:

  • H.264 / H.265
  • Битрейт: 0.1–8 Мбит/с (настраиваемый)
  • Частота кадров: 1–30 fps

Разрешения вывода:

  • Основной поток: 1080p / 720p
  • Дополнительный поток: D1 / VGA / 640×360

Аудио:

  • G.711 / AAC
  • Поддержка интеркома

Сеть:

  • RJ45 10/100 Мбит
  • TCP/IP, IPv4, RTSP, HTTP, DHCP, NTP, RTMP, MQTT, WebRTC

Интерфейсы:

  • USB (Wi-Fi / 4G / GPS)
  • TTL UART
  • MIC IN / LINE OUT
  • TF Card (до 256 ГБ)

Рабочая температура:
-20 ~ +70 °C

Питание:
DC 6–24 В / PoE
❌ Не поддерживает 3.2–5 В напрямую

Размер и вес (Size & Weight)

  • Размер платы: 38.8 × 38.8 мм
  • Вес: 9.5 г

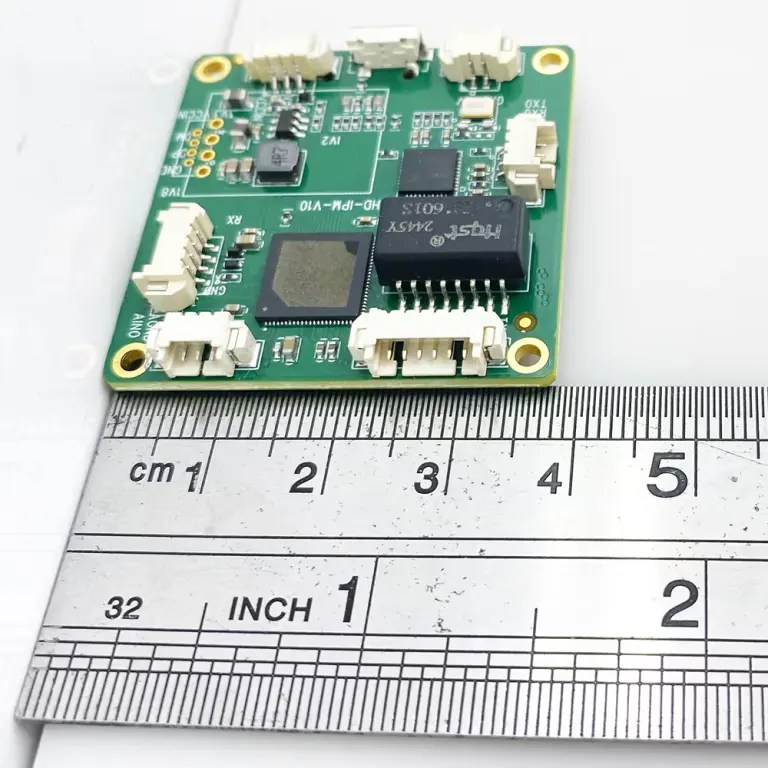

Плата конвертера аналогового видео CVBS в IP по Ethernet — 38×38 мм
Плата конвертера аналогового видео CVBS в IP по Ethernet — 38×38 мм

Идеально для встраиваемых и авиационных проектов.

Подключение (Connection)

  • Доступны 2-пин и 3-пин варианты входа видео
  • Используется разъём MX1.25 (шаг 1.25 мм)
  • При смене типа камеры обязательно перезапускать питание
Интерфейсы платы конвертера аналогового видео CVBS/AV в IP по Ethernet
Интерфейсы платы конвертера аналогового видео CVBS/AV в IP по Ethernet

UDP Multicast и IP-поиск

  • Поддержка UDP Multicast
  • Совместимость с VLC Media Player
  • Инструмент поиска IP:
    IP Search Tool Ver. 1.0.61

IP по умолчанию:
192.168.1.188
Логин / пароль: admin / admin

Ограничения и важные замечания

  • Устройство чувствительно к качеству аналогового сигнала
  • При плохом сигнале FPV-приёмника возможны артефакты
  • Для нестабильных FPV-сигналов рекомендуется:
    • Использовать модель 1746
    • Либо предварительную стабилизацию видеосигнала

Расширенные возможности и кастомизация (OEM / ODM)

1. Видео

  • Только CVBS или комбинированные входы
  • Индивидуальные параметры кодирования

2. Сеть

  • Настройка протоколов
  • Оптимизация битрейта под 4G

3. Аппаратная часть

  • Индивидуальный размер PCB
  • Дополнительные Ethernet-порты
  • Металлический корпус

4. Функции

  • OSD, детекция движения
  • GPIO / тревоги
  • Удалённое обновление прошивки

5. Корпус и защита

  • IP65 / IP67
  • Виброустойчивые исполнения
  • Брендирование под заказчика

Часто задаваемые вопросы (FAQ)

Подходит ли для FPV-дронов?
Да, при использовании стабильного CVBS-сигнала.

Поддерживает ли ONVIF?
Да, полностью совместим с NVR.

Можно ли использовать VLC?
Да, но для минимальной задержки рекомендуется фирменное ПО.

Есть ли SDK?
Да, клиентский SDK доступен.

Поддержка 4G?
Да, через внешний USB-модуль.

SEO ключевые слова (встроены в текст)

аналоговый CVBS в IP
CVBS to IP encoder
FPV видеокодер
плата видеокодера Ethernet
H.265 IP видеопоток
конвертер аналогового видео
FPV дрон видеопередача
UAV video encoder
ONVIF CVBS encoder
ультранизкая задержка видео

Итог

Это профессиональная OEM-плата CVBS → IP, ориентированная на FPV, дроны, промышленное и транспортное видеонаблюдение, с богатым сетевым функционалом, минимальным весом и поддержкой современных IP-протоколов.
