Руководство пользователя
Беспроводной OFDM модуль передачи данных VCAN25
1. Обзор продукта
VCAN25 — это компактный и маломощный беспроводной модуль передачи данных, разработанный для профессиональных применений в области беспилотных летательных аппаратов (UAV), промышленного мониторинга, пожарной безопасности, инспекционных систем и удалённого видеонаблюдения.
Устройство использует двустороннюю беспроводную связь OFDM TDD, что обеспечивает высокую устойчивость к помехам, хорошую проникающую способность сигнала и стабильную передачу данных даже в сложных радиоусловиях.
Модуль поддерживает различные топологии сети:
- точка-точка
- точка-многоточка
- звездообразная сеть (Star Network)
Один мастер-узел может работать до 16 ведомых устройств, что делает VCAN25 идеальным решением для распределённых систем сбора данных и видеонаблюдения.
Частотные версии
VCAN25 выпускается в трёх вариантах, каждый из которых работает только в одном диапазоне:
- 806–825,9 МГц
- 1427,9–1467,9 МГц
- 2401,5–2481,4 МГц
При наличии прямой видимости (LOS) дальность передачи «воздух-земля» может превышать 10 км.
2. Ключевые особенности
- Поддержка звездообразной сети
Один главный узел + до 16 подчинённых устройств - Высокая пропускная способность
До 30 Мбит/с при полосе 20 МГц - Гибкая настройка полосы канала
3 / 5 / 10 / 20 МГц - Автоматический выбор частоты
Устройство автоматически обнаруживает помехи и выбирает оптимальный частотный канал - Совместная работа нескольких комплектов
Возможность одновременного использования нескольких систем на фиксированных частотах - Многоинтерфейсный дизайн
Ethernet + TTL + RS232 + SBUS - Низкая задержка передачи
Подходит для управления, телеметрии и видеосистем реального времени
3. Полоса канала и чувствительность приёма
| Полоса канала | Скорость передачи | Чувствительность |
|---|---|---|
| 20 МГц | 10 Мбит/с | –94 дБм |
| 20 МГц | 5 Мбит/с | –97 дБм |
| 10 МГц | 10 Мбит/с | –91 дБм |
| 10 МГц | 5 Мбит/с | –96 дБм |
| 5 МГц | 10 Мбит/с | –84 дБм |
| 5 МГц | 5 Мбит/с | –93 дБм |
| 3 МГц | 5 Мбит/с | –87 дБм |
| 3 МГц | 2 Мбит/с | –98 дБм |
4. Технические характеристики
Системные параметры
- Модель: VCAN25
- Тип связи: OFDM TDD, двусторонняя
- RF-канал: 1T2R
- Выходная мощность: 25 dBm (0,3 Вт)
- Дальность передачи:
до 10 км и более (воздух-земля, LOS) - Максимальная скорость:
30 Мбит/с @ 20 МГц - Шифрование: AES-128
- Задержка передачи: ≤ 20 мс

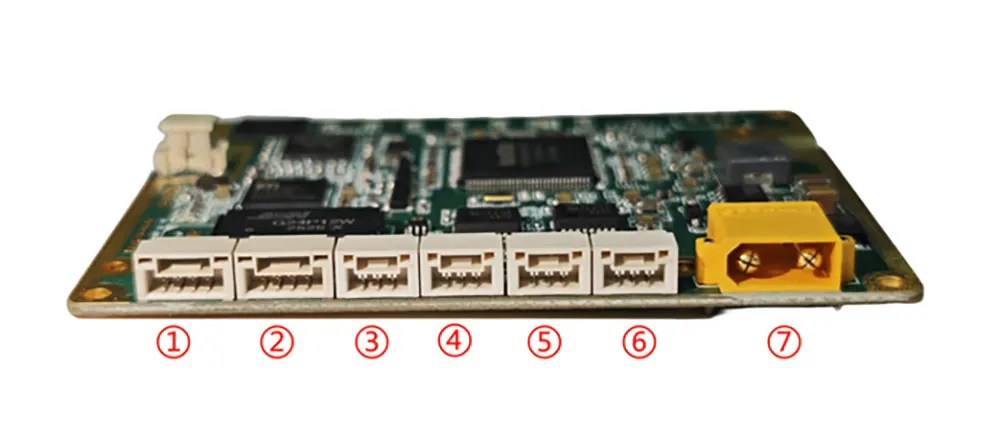

Интерфейсы
| Линейный порядок | Имя значка | Определение интерфейса | Описание интерфейса | Направление сигнала |
| 1 | TXP1+ | Ethernet 1 | TX+ | Выход |
| TXM1- | TX- | Выход | ||
| RXP1+ | RX+ | Вход | ||
| RXM1- | RX- | Вход | ||
| 2 | TXP2+ | Ethernet 2 | TX+ | Выход |
| TXM2- | TX- | Выход | ||
| RXP2+ | RX+ | Вход | ||
| RXM2- | RX- | Вход | ||
| 3 | TX1 | Последовательный порт 1 Краткое время | Техас | Выход |
| RX1 | RX | Вход | ||
| GND | Стадион | Выход | ||
| 4 | TX2 | Последовательный порт 2 Краткое время | Техас | Выход |
| RX2 | RX | Вход | ||
| GND | Стадион | Выход | ||
| 5 | TX3 | Последовательный порт 3 RS232 | Техас | Выход |
| RX3 | RX | Вход | ||
| GND | Стадион | Выход | ||
| 6 | TX4 | Серийный порт 4 SBUS | SBUS-OUT | Выход |
| RX4 | SBUS-IN | Вход | ||
| GND | Стадион | Выход | ||
| 7 | PWR | Постоянного тока 9~15В | Положительная степень | Вход |
| GND | Мощность отрицательна | Вход |

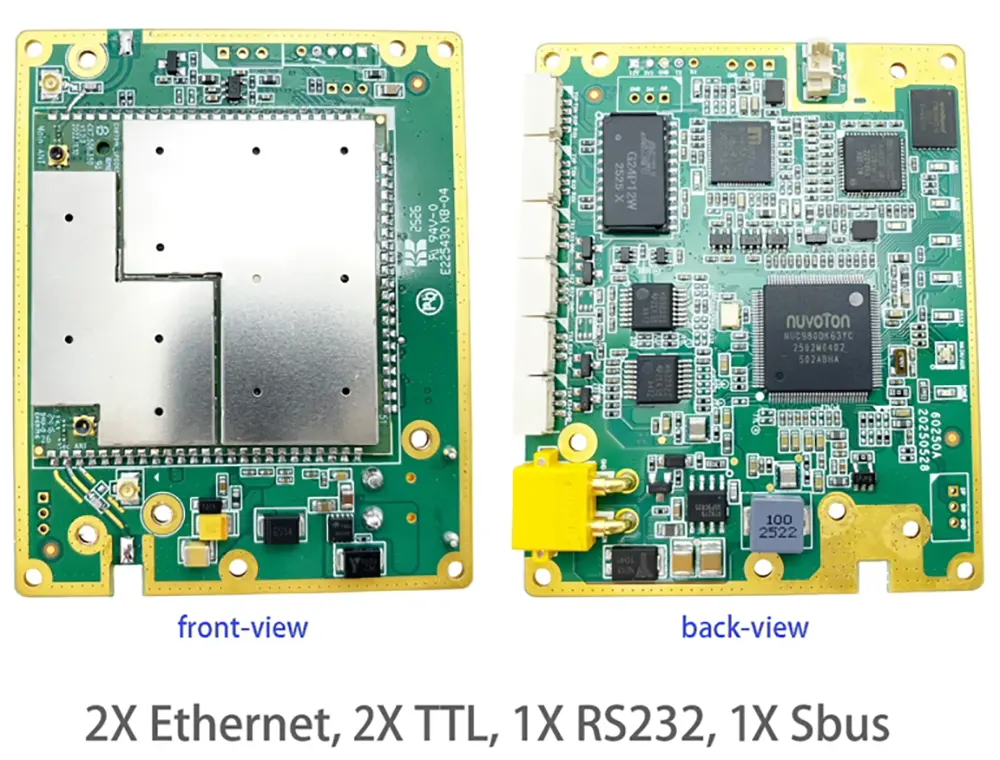

- RF: IPEX ×2
- Ethernet: 2 × 100 Мбит/с
- Последовательные порты:
- TTL ×2
- RS232 ×1
- SBUS ×1
Питание и условия эксплуатации
- Питание: DC 9–15 В
- Типовое: +12 В / 1 А
- Потребляемая мощность: ≤ 5 Вт
- Температура работы: –20 ~ +55 °C
Габариты и вес
- Размер: 73 × 59 × 10 мм
- Вес: около 35 г
5. Интерфейсы и подключения
5.1 Питание
- Разъём: XT30
- Напряжение: DC 12 В (рекомендуется)
5.2 Антенны
- MAIN: основная антенна (обязательно подключить)
- AUX: вспомогательная антенна (только приём)
⚠️ Работа без подключённой основной антенны может привести к повреждению RF-тракта.
5.3 Интерфейсы данных
- Два Ethernet-порта 100 Мбит/с
- Четыре последовательных интерфейса для управления и телеметрии
Поддерживаются сценарии одновременной передачи IP-данных и управляющих сигналов.

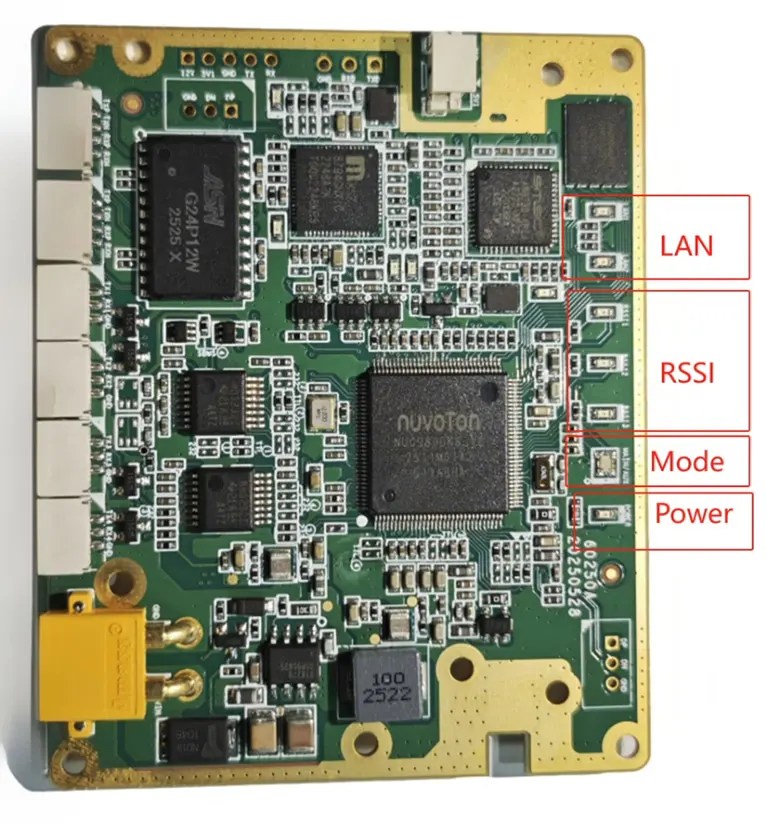

6. Индикация состояния устройства
Светодиоды
- PWR (зелёный)
Постоянно горит — питание подано - MODE (красный / зелёный)
- красный — режим Master
- зелёный — режим Slave
- LAN1 / LAN2 (зелёные)
Мигают при передаче данных - RSSI (1–3 зелёных светодиода)
Показывают качество принимаемого сигнала
Индикация RSSI
| RSSI | SNR |
|---|---|
| 3 светодиода | >14 |
| 2 светодиода | 10–14 |
| 1 светодиод | 2–10 |
Чем больше светодиодов, тем лучше качество радиосигнала.
7. Логика работы Master / Slave
- При отсутствии синхронизации:
- PWR горит постоянно
- MODE: красный (Master), зелёный (Slave)
- RSSI — режим поиска
- После синхронизации:
- RSSI отображает уровень сигнала
- LAN-индикаторы мигают при передаче данных
8. Типичные области применения
- Беспилотные летательные аппараты (UAV)
- Пожарный мониторинг и спасательные системы
- Промышленные инспекционные платформы
- Робототехника и наземные дроны
- Удалённое видеонаблюдение и телеметрия
