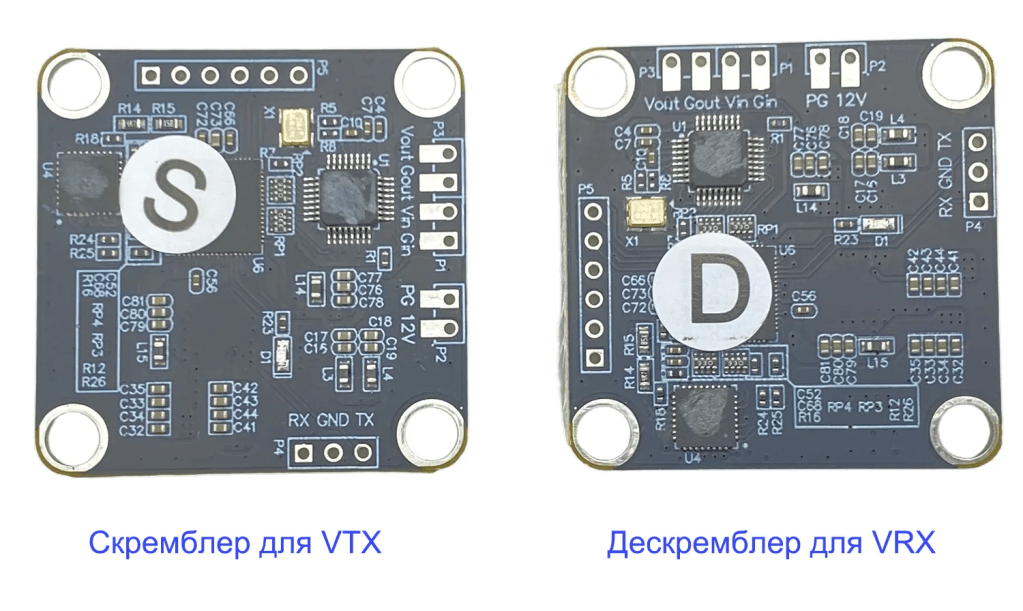

Плата скремблера и дескремблера аналогового композитного видеосигнала FPV VTX

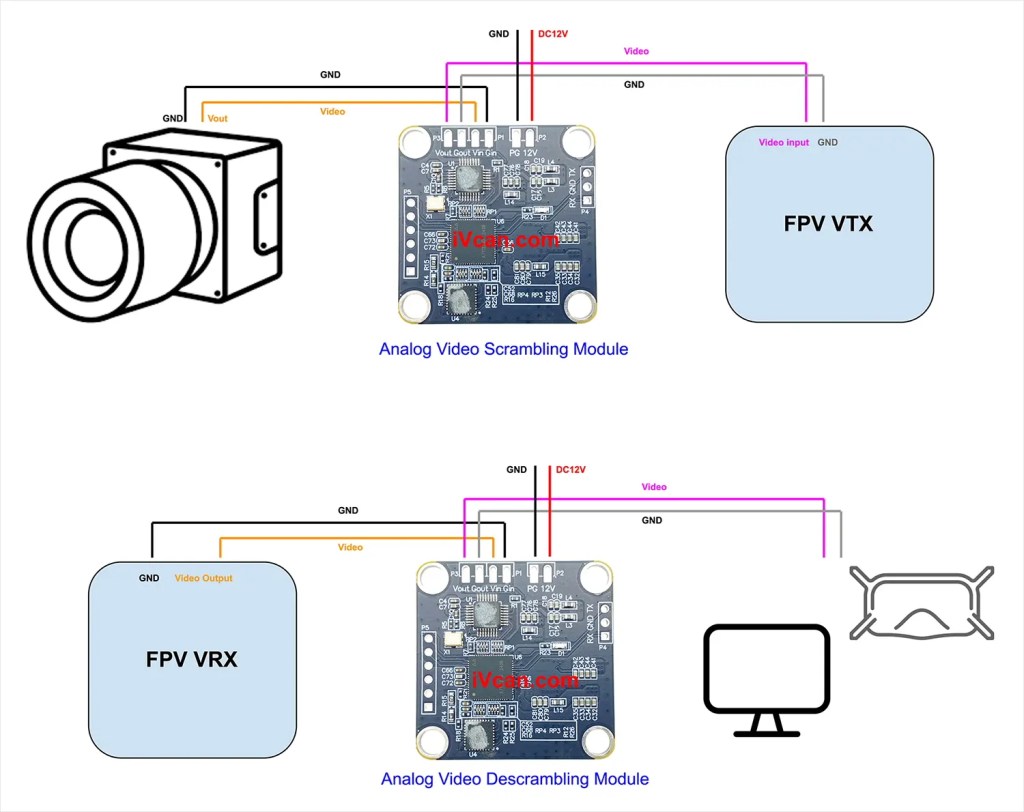

How to connect?

FAQ

1. Каково основное назначение устройства?

Скремблер видео и дескремблер обеспечивают реальное шифрование и дешифрование сигнала CVBS, защищая ваше приватное видео от просмотра, особенно в FPV-системах.

2. Совместимо ли с обычными камерами наблюдения?

Да! Работает с любыми устройствами с выходом CVBS (камеры, видеорегистраторы) — достаточно подключить в разрыв видеокабеля.

3. Влияет ли шифрование на качество изображения?

Нет! Оптимизированная обработка видео восстанавливает реальные цвета без искажений после дешифровки.

---

4. Можно ли настроить алгоритм шифрования?

Да! Пользователи могут менять алгоритм шифрования — устройство поддерживает 130 000 начальных значений.

5. Какова устойчивость к помехам?

Наш модуль скремблирования шифрует только аналоговое видео FPV. Функции беспроводной передачи данных и защиты от помех — это функции FPV VTX VRX. Наличие помех зависит от ваших текущих возможностей передачи видео.

6. Каковы требования к электропитанию?

Скорость обработки менее 0.01 сек — незаметно для FPV-полетов.

7. Каковы требования к электропитанию?

Широкий диапазон напряжений (5-12В), совместимость с 99% FPV VTX (подключается к 5В/12В источникам).

8.Подходит ли для установки в FPV-очки?

Да! Компактный квадратный корпус (вес 6.5 г) оптимизирован для сборки с VTX (см. решение 2028 г).

В FPV-очках необходимо добавить нашу плату дескремблера к видеолинии между выходом видеоприёмника и дисплеем. Если это компактные FPV-очки, внутри которых нет места для установки, вы можете подключить её к внешней части FPV-очков с помощью провода.

9.Нужно ли подключать дополнительные провода?

Нет! Шифруется только видеосигнал — аудио и управление не затрагиваются.

10.Как защититься от соседей, просматривающих мой FPV-сигнал?

11.Может ли прошивка устройства повредиться?

Стабильная прошивка минимизирует риски сбоев — настройки сохраняются даже при отключении питания.

Для уменьшения веса изделие не имеет корпуса, а схема расположена открыто. При работе с устройством используйте антистатический браслет или перчатки.

Статическое электричество может повредить печатные платы и прошивку системы. Если самотестирование при запуске не пройдёт, светодиодный индикатор будет гореть при подаче питания. Обычно он мигает.

12.Можно ли синхронизировать несколько устройств?

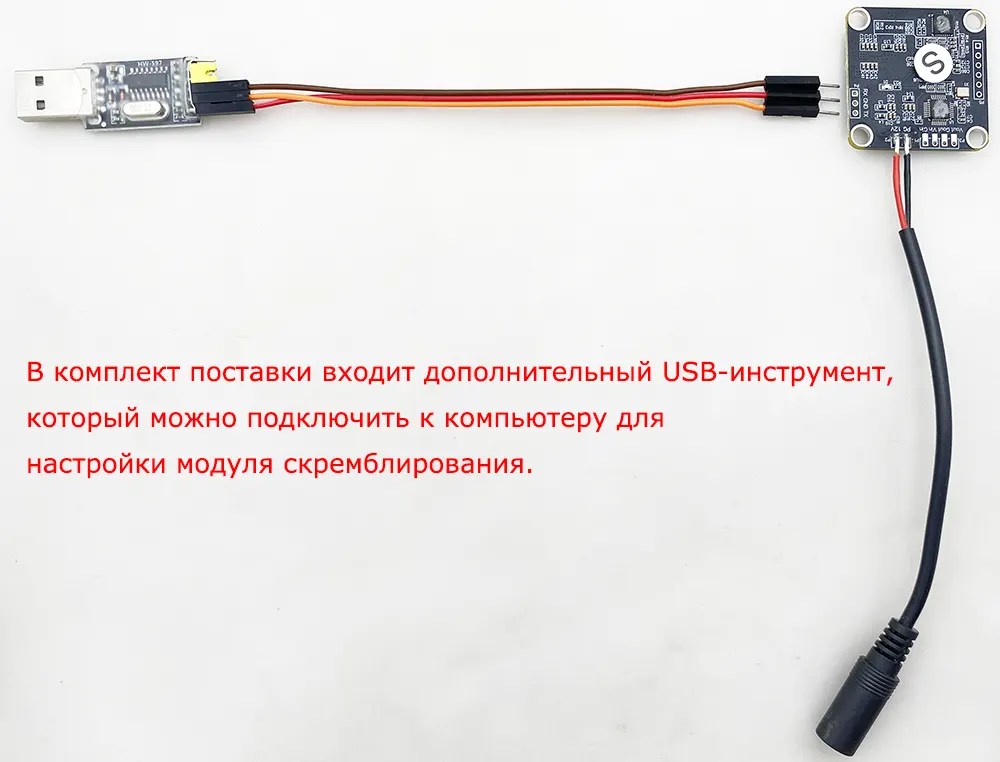

Да! Настройте те же начальные значения шифрования через программу настройки UART, CVBS Scrambling Assistant — доступны расширенные настройки начальных значений.

13.Совместимо ли с аналоговыми VTX (1.2ГГц/5.8ГГц)?

Полностью! Подходит для любых FPV VTX с аналоговым сигналом CVBS.

Наш модуль скремблирования обрабатывает только видео и не имеет никакого отношения к частоте передачи данных дрона.

14.Требуется ли пайка?

15.Влияет ли на время работы FPV-системы?

Потребление ≤20мА при 5-12В — влияние на батарею минимально.

---

16.Почему появляются полосы на экране после шифрования?

Проверьте стабильность питания! Требуется чистое напряжение 5-12В — установите фильтрующий конденсатор.

17.Защищает ли от профессиональных устройств перехвата?

130 000 алгоритмов + динамические ключи блокируют даже спектральные сканеры.

18.Может ли дескремблер работать без скремблера?

Нет! Требуется пара с одинаковыми настройками — шифруется только видеокабель.

19.Будет ли поддержка HD-сигналов?

Сейчас фокус на CVBS.

20.Что такое FPV видеоскремблер и дескремблер?

Это модуль, предназначенный для шифрования и расшифровки аналогового видеосигнала в системах FPV.

21.Для чего нужен видеошифратор в FPV?

Для защиты видеосигнала от перехвата или вмешательства, улучшения приватности и устойчивости к помехам.

22.Поддерживает ли устройство аналоговое видео?

Да, модуль работает исключительно с аналоговыми видеосигналами.

23.Совместим ли модуль с любыми FPV видеопередатчиками (VTX)?

Да, он подходит для большинства аналоговых FPV VTX, работающих через видеокабель.

24.Нужно ли подключение к цифровым компонентам?

Нет, устройство работает по видеокабелю, не требует цифровой связи.

25.Какой тип кабеля используется для подключения?

Обычный аналоговый видеокабель (желтый RCA или аналогичный видеовыход).

26.Где размещается скремблер на борту дрона?

Он устанавливается между FPV-камерой и видеопередатчиком (VTX).

27.Где размещается дескремблер?

Между видеоприемником (VRX) и FPV-очками или монитором.

28.Насколько миниатюрный модуль?

Модуль имеет квадратную компоновку, подходит для компактной сборки, включая FPV-очки.

29.Можно ли использовать скремблер с FPV-очками?

Да, особенно если требуется защита сигнала при приеме.

30.Подходит ли для мини-дронов?

Да, благодаря небольшим размерам идеально подходит для микро- и нано-FPV дронов.

31.Улучшает ли модуль качество изображения?

Да, он оптимизирует обработку видео, восстанавливает естественные цвета.

32.Сколько доступно шифровальных «семян»?

Доступно большее количество уникальных шифровальных ключей (Версия июля 2025 года — 130 000 семян.), чем в стандартных решениях.

33.Что такое «seed» в контексте шифрования?

Это уникальный код или ключ, на котором основано шифрование и дешифрование сигнала алгоритм.

34.Насколько быстро происходит расшифровка сигнала?

Система отличается высокой скоростью реакции и минимальной задержкой.

35.Есть ли устойчивость к радиопомехам?

Да, модуль усиленно защищен от помех (анти-интерференция).

36.Какая стабильность прошивки?

Используется улучшенная прошивка, минимизирующая вероятность сбоев и потерь.

37.Можно ли обновить прошивку?

Удаленное обновление прошивки в настоящее время не поддерживается.

38.Какой уровень защиты от взлома?

Высокий, за счет расширенного набора шифровальных ключей.

39.Будет ли работать модуль на частотах 5.8 ГГц?

Да, так как он работает с видеосигналом до передачи по частоте, частотная полоса не имеет значения.

40.Мешает ли модуль передаче сигнала?

Нет, задержка минимальна и не влияет на плавность FPV-полета.

41.Есть ли дополнительные настройки?

Да, можно выбрать шифровальное «семя» и режимы работы.

42.Как выбрать одинаковый ключ для обоих модулей?

Установите одинаковый «seed» и режим в скремблере и дескремблере.

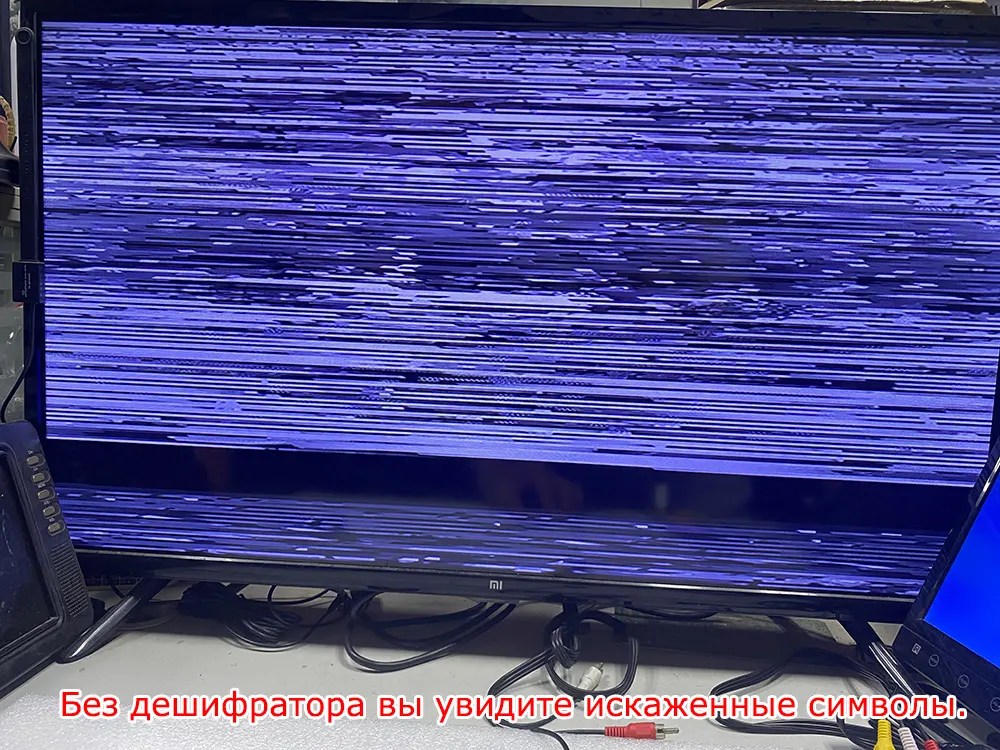

43.Что произойдет, если ключи не совпадают?

Видео будет искажено или полностью недоступно.

44.Можно ли использовать несколько разных скремблеров в одной зоне?

Да, при условии использования разных ключей шифрования.

45.Есть ли поддержка NTSC и PAL?

Да, модуль совместим с обоими видеостандартами.

46.Можно ли использовать модуль на гоночных FPV-дронах?

Да, особенно полезен на соревнованиях, чтобы защитить свой видеопоток.

47.Работает ли устройство с аналоговыми камерами?

Да, модуль подключается между аналоговой камерой и VTX.

48.Можно ли встроить модуль в корпус VTX?

Да, квадратная форма специально адаптирована для монтажа рядом с VTX.

49.Какая длина видеокабеля допустима?

Стандартная длина (Квадрат со стороной 37 мм) без потерь сигнала.

50.Нужно ли внешнее питание?

Да, питание необходимо – обычно 5V или 12V в зависимости от модели.

51.Потребляет ли много энергии?

Нет, энергопотребление оптимизировано для FPV-систем.

52.Работает ли модуль при низких температурах?

Да, тестировался на стабильность в различных погодных условиях.

53.Подходит ли модуль для дальнего FPV?

Да, особенно полезен при долгих перелетах, где важна безопасность сигнала.

54.Можно ли применять в автосистемах видеонаблюдения?

Да, при необходимости скрытия видеосигнала. Не позволяйте другим вторгаться в вашу личную жизнь.

55.Есть ли защита от электромагнитных наводок?

Да, встроенная система подавления ЭМП.

56.Где производится устройство?

Мы — фабрика из Китая, OEM возможен.

57.Доступна ли инструкция на русском языке?

Да, руководство пользователя включает русский язык.

58.Нужны ли пайка и ручная сборка?

Нет, модуль готов к установке (Plug & Play).

59.Можно ли приобрести комплект из двух модулей (TX и RX)?

Да, доступен комплект «скремблер + дескремблер».

60.Как защитить видео от сканеров и рекордеров?

Использование шифрования делает перехват и запись бесполезными.

61.Будет ли изображение черно-белым при шифровании?

Нет, цвет сохраняется, благодаря технологии восстановления цвета.

62.Возможно ли переключение между шифрованным и открытым видео?

Да, доступен режим «bypass», позволяющий временно отключать шифрование.

63.Можно ли настроить модуль дистанционно?

Нет, настройка только физическая на плате.

Вы можете выполнить вторичную разработку и рассмотреть возможность добавления хост-компьютера через последовательный порт для предварительной установки параметров или удаленного запуска машины с помощью пульта дистанционного управления.

64.Есть ли защита от случайной потери настроек?

Да, параметры сохраняются в энергонезависимой памяти.

65.Сколько различных ключей поддерживается?

До 256 вариантов (в зависимости от версии прошивки).

66.Есть ли поддержка при покупке?

Да, техподдержка предоставляется производителем или дистрибьютором.

67.Где купить оригинальный FPV скремблер-дескремблер?

У официальных продавцов, указанных на сайте производителя.

68.Есть ли оптовые скидки?

Да, при заказе от 10 комплектов предоставляются специальные цены.

69.Можно ли использовать модуль для скрытых камер?

Да, при соблюдении законодательства страны использования.
