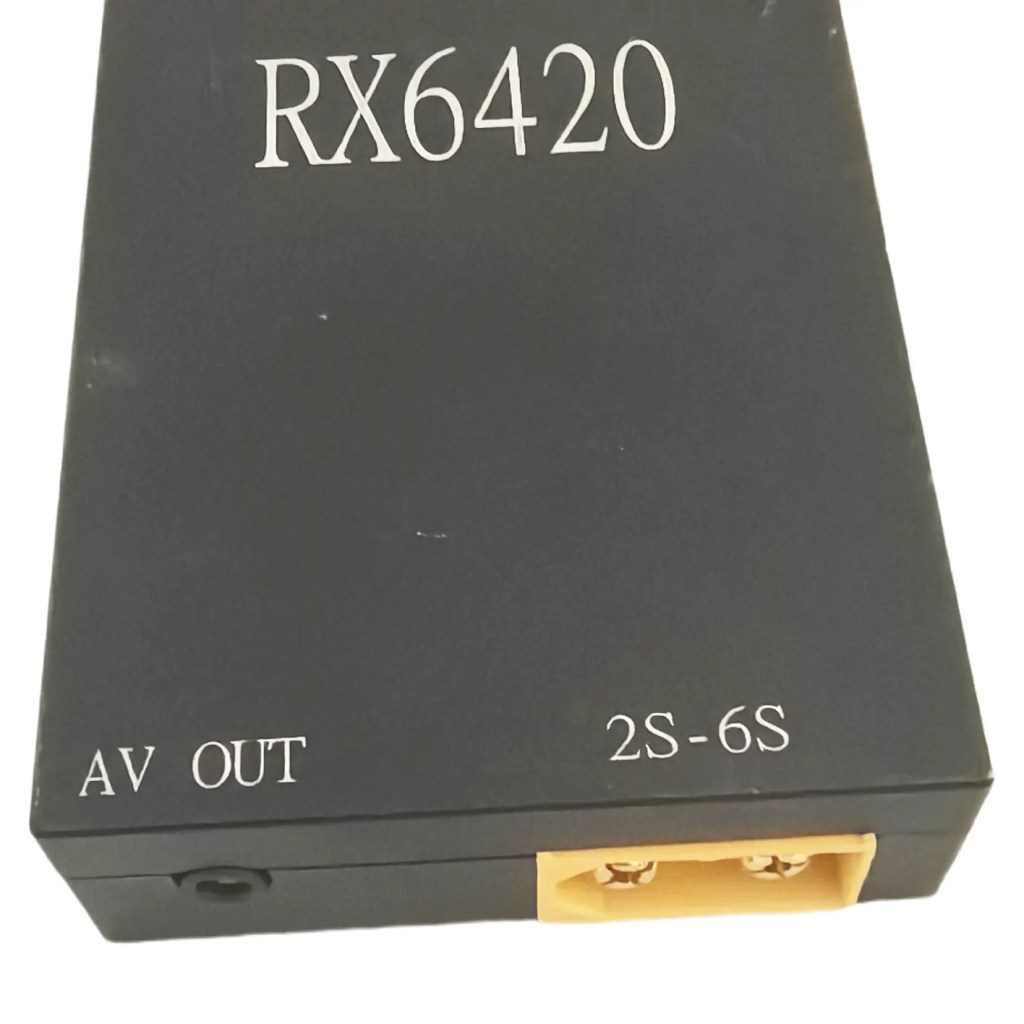

RX6420 — профессиональный видеоприёмник 6–7 ГГц с 64 каналами
VRX RX6420 6.1–7.2 ГГц 64CH SMA | Профессиональный FPV видеоприёмник 6–7 GHz
Аналоговый FPV видеоприёмник VRX RX6420 с рабочим диапазоном 6.1–7.2 ГГц, 64 канала, высокая чувствительность до −96 dBm, SMA-разъём, низкий уровень шума. Подходит для FPV, БПЛА, роботов и специальных задач.
VRX RX6420, FPV видеоприёмник 6GHz, 7GHz FPV receiver, 64CH FPV RX, аналоговый видеоприёмник SMA, long range FPV
Обзор продукта
VRX RX6420 — это высокочувствительный аналоговый FPV видеоприёмник, разработанный для работы в расширенном диапазоне 6.1–7.2 ГГц, где уровень радиопомех значительно ниже по сравнению с традиционными 5.8 ГГц системами. Благодаря поддержке 64 каналов (8 диапазонов × 8 каналов), приёмник обеспечивает гибкий выбор частоты и стабильный видеоприём даже в сложных радиочастотных условиях.
RX6420 ориентирован на профессиональное применение, включая дальнобойные FPV-системы, беспилотные летательные аппараты, наземные робототехнические комплексы, специальные и индустриальные проекты. Высокая чувствительность до −96 dBm, низкий уровень шумов и стабильная PLL-архитектура обеспечивают чёткое аналоговое видео с минимальными искажениями.
Ключевые особенности
1. Расширенный диапазон 6.1–7.2 ГГц
Работа в диапазоне 6–7 GHz позволяет:
- снизить взаимные помехи;
- использовать «чистые» частоты;
- увеличить надёжность видеолинка в соревнованиях и профессиональных проектах.
2. Поддержка 64 каналов
RX6420 поддерживает 8 диапазонов (Bands A / B / E / F / R / P / H / U) по 8 каналов каждый, что делает его совместимым с большинством 6–7 GHz аналоговых VTX.
3. Высокая чувствительность
- Чувствительность приёма: до −96 dBm
- Высокое соотношение сигнал/шум (S/N ≥ 38 dB)
- Стабильный приём слабых сигналов на больших дистанциях
4. Низкий уровень шума
Оптимизированная RF-часть и качественная фильтрация обеспечивают чистое изображение без «снега» и паразитных искажений.
5. Универсальное питание
- Поддержка широкого диапазона питания +7–28 V DC
- Совместим с 2S–6S Li-Po аккумуляторами
- Подходит для стационарных и мобильных установок
6. SMA-разъём антенны
Стандартный SMA 50 Ω позволяет использовать:
- направленные антенны;
- патч-антенны;
- спиральные и панельные решения для дальнего приёма.
7. Компактный и лёгкий корпус
- Размеры: 78 × 42 × 14.5 мм
- Вес: 41 г
Идеален для портативных FPV-станций и мобильных наземных пунктов управления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | RX6420 / RFVRX-6420 |
| Тип | Аналоговый видеоприёмник |
| Диапазон частот | 6.1 – 7.2 GHz |
| Количество каналов | 64 (8 × 8) |
| Демодуляция | FM / PLL |
| IF частота | 480 MHz |
| Чувствительность | −96 dBm (тип.) |
| Соотношение S/N | ≥ 38 dB |
| Видео выход | 1 Vp-p / 75 Ω |
| Полярность видео | Отрицательная |
| Антенный разъём | SMA, 50 Ω |
| Питание | +7 – 28 V DC |
| Потребление тока | ≈150 mA @12V |
| Стабильность LO | ±100 kHz |
| Габариты | 78 × 42 × 14.5 мм |
| Вес | 41 г |
Частотная таблица (64CH)
RX6420 использует стандартную таблицу 64 каналов, охватывающую диапазон 6110–7210 MHz, что позволяет точно согласовать приёмник с передатчиком и избежать пересечений частот.
(Таблица полностью совместима с профессиональными VTX 6–7 GHz.)
| Канал | BAND A | BAND B | BAND E | BAND F | BAND R | BAND P | BAND H | BAND U |
|---|---|---|---|---|---|---|---|---|
| CH1 | 6110 | 6270 | 6430 | 6590 | 6750 | 6910 | 7070 | 6115 |
| CH2 | 6130 | 6290 | 6450 | 6610 | 6770 | 6930 | 7090 | 6265 |
| CH3 | 6150 | 6310 | 6470 | 6630 | 6790 | 6950 | 7110 | 6425 |
| CH4 | 6170 | 6330 | 6490 | 6650 | 6810 | 6970 | 7130 | 6585 |
| CH5 | 6190 | 6350 | 6510 | 6670 | 6830 | 6990 | 7150 | 6745 |
| CH6 | 6210 | 6370 | 6530 | 6690 | 6850 | 7010 | 7170 | 6905 |
| CH7 | 6230 | 6390 | 6550 | 6710 | 6870 | 7030 | 7190 | 7065 |
| CH8 | 6250 | 6410 | 6570 | 6730 | 6890 | 7050 | 7210 | 7185 |
Управление и индикация
- Светодиодная индикация
- Красный LED — номер канала (CH1–CH8)
- Синий LED — выбранный диапазон (Band A–U)
- Кнопка управления
- Короткое нажатие — смена канала
- Удержание 2 секунды — смена диапазона
- Автоматический выход через 4 секунды бездействия
Интерфейс управления интуитивно понятен и не требует дополнительного оборудования.
Области применения
RX6420 широко используется в следующих сферах:
- FPV-дроны дальнего действия
- Профессиональные и спортивные FPV-соревнования
- Беспилотные летательные аппараты (UAV)
- Наземные робототехнические платформы
- Индустриальное видеонаблюдение
- Экспериментальные и R&D проекты
- Специальные системы передачи видео
Возможности кастомизации
Мы можем предложить OEM / ODM настройку под требования проекта:
- Изменение частотной таблицы
- Кастомный корпус или цвет
- Индивидуальная маркировка / логотип
- Специальные кабели и разъёмы
- Интеграция с VTX комплектами
- Массовые поставки для B2B клиентов
FAQ – Часто задаваемые вопросы
В: Совместим ли RX6420 с обычными FPV передатчиками 5.8 ГГц?
О: Нет. RX6420 предназначен исключительно для диапазона 6–7 ГГц.
В: Поддерживает ли цифровое видео?
О: Нет, это аналоговый видеоприёмник.
В: Можно ли использовать направленную антенну?
О: Да, благодаря SMA-разъёму можно подключать любые 50 Ω антенны.
В: Законно ли использование 6–7 GHz?
О: Использование зависит от законодательства вашей страны. Перед применением необходимо проверить локальные нормы.
В: Подходит ли для стационарных систем?
О: Да, широкий диапазон питания делает его универсальным решением.
